Tsuda Univ. class 2023

WebGL (5)

物体の変換と法線

物体のモデル行列を用いて、物体を平行移動、回転、拡大縮小などの座標変換してみます。下の例では、立方体をz軸まわりに45度回転し、 xyz軸方向にそれぞれ(0.7, 0.3, 0.6)倍してから、最後に平行移動(0,0,-1)しています。

  変換1, 変換2, 変換３の場合は
    var m = new Matrix4();
    m.set変換3(パラメータ);
    m.変換2(パラメータ);
    m.変換1(パラメータ);
  の順でモデル行列mを設定します。

元々の OpenGL に用意されている行列計算の関数でもそうですが、 Matrix4 では右から行列をかけるので、物体への操作とは逆順に行列の乗算をおこなっているように見えるかもしれません。ですが、正しく

    変換3の行列 * 変換2の行列 * 変換1の行列

の計算を行っていることになります。

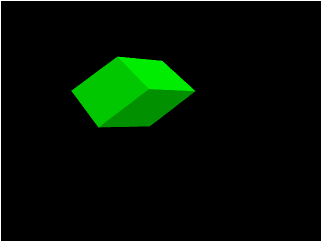

ParallelLightCube5.html の変更点

*** ParallelLightCube4.html	Tue Jul  1 18:28:45 2014
--- ParallelLightCube5.html	Fri May 11 12:23:46 2018
***************
*** 74,79 ****
--- 74,82 ----

      viewMatrix.setLookAt(-3.0, 5.0, 5.0, 0, 0, 0, 0, 1, 0);
      projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);
+     modelMatrix.setTranslate(0, 0, -1);
+     modelMatrix.scale(0.7, 0.3, 0.6);
+     modelMatrix.rotate(45, 0, 0, 1);
      mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
      gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);

さて、実はこの画像には問題が発生しています。物体を拡大縮小したり回転したり(座標変換)すると法線の向きが変わってしまうことがあるので、上の例では面の明るさが正しく計算できていないのです。

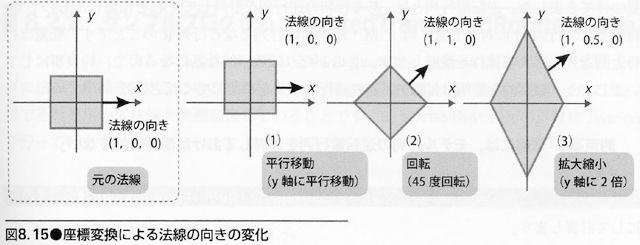

教科書 p.395, 図8.15

平行移動 --- 面の向きが変わらないので、法線の向きは変わらない。
回転 --- 面の向きに合わせて、法線の向きが変わる。
拡大縮小 --- 各軸に均等に拡大縮小する場合は法線の向きは変わらないが、均等ではなく拡大縮小する場合は法線の向きは変わる。

物体を座標変換する行列をモデル行列と呼ぶのですが、「座標変換によって変化した法線の向き」は「『モデル行列の逆転置行列』と『元の法線』の乗算」で求まります。「逆転置行列」とは「逆行列を転置した行列」のことです。

cuon-matrix.js 中で定義されている Matrix4 オブジェクトには、逆転転置行列を計算するのに役立つ関数が用意されています。

Matrix4.setInverseOf(other)	渡された行列other の逆行列を計算して、この行列に代入する。
Matrix4.transpose()	行列を転置して、上書きする。

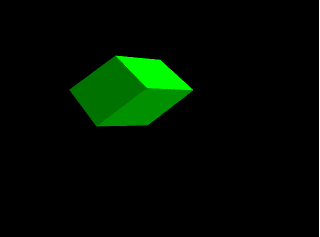

ParallelLightCube6.html の変更点

*** ParallelLightCube5.html	Fri May 11 12:23:46 2018
--- ParallelLightCube6.html	Fri May 11 12:29:33 2018
***************
*** 15,27 ****
  attribute vec4 a_Color;\n\
  attribute vec4 a_Normal;\n\
  uniform mat4 u_MvpMatrix;\n\
  uniform vec3 u_LightColor;\n\
  uniform vec3 u_LightDirection;\n\
  uniform vec3 u_AmbientLight;\n\
  varying vec4 v_Color;\n\
  void main() {\n\
      gl_Position = u_MvpMatrix * a_Position;\n\
!     vec3 normal = normalize(a_Normal.xyz);\n\
      float nDotL = max(dot(u_LightDirection,normal),0.0);\n\
      vec3 diffuse = u_LightColor * a_Color.rgb * nDotL;\n\
      vec3 ambient = u_AmbientLight * a_Color.rgb;\n\
--- 15,28 ----
  attribute vec4 a_Color;\n\
  attribute vec4 a_Normal;\n\
  uniform mat4 u_MvpMatrix;\n\
+ uniform mat4 u_NormalMatrix;\n\
  uniform vec3 u_LightColor;\n\
  uniform vec3 u_LightDirection;\n\
  uniform vec3 u_AmbientLight;\n\
  varying vec4 v_Color;\n\
  void main() {\n\
      gl_Position = u_MvpMatrix * a_Position;\n\
!     vec3 normal = normalize(vec3(u_NormalMatrix * a_Normal));\n\
      float nDotL = max(dot(u_LightDirection,normal),0.0);\n\
      vec3 diffuse = u_LightColor * a_Color.rgb * nDotL;\n\
      vec3 ambient = u_AmbientLight * a_Color.rgb;\n\
***************
*** 53,62 ****
      if (! tsuda.setElementArrayBuffer(indices)) return;

      var u_MvpMatrix = gl.getUniformLocation(gl.program,'u_MvpMatrix');
      var u_LightColor = gl.getUniformLocation(gl.program, 'u_LightColor');
      var u_LightDirection = gl.getUniformLocation(gl.program, 'u_LightDirection');
      var u_AmbientLight = gl.getUniformLocation(gl.program, 'u_AmbientLight');
!     if (! u_MvpMatrix || ! u_LightColor || ! u_LightDirection || ! u_AmbientLight) {
          console.log('failed to get location of uniform variable');
          return;
      }
--- 54,65 ----
      if (! tsuda.setElementArrayBuffer(indices)) return;

      var u_MvpMatrix = gl.getUniformLocation(gl.program,'u_MvpMatrix');
+     var u_NormalMatrix = gl.getUniformLocation(gl.program,'u_NormalMatrix');
      var u_LightColor = gl.getUniformLocation(gl.program, 'u_LightColor');
      var u_LightDirection = gl.getUniformLocation(gl.program, 'u_LightDirection');
      var u_AmbientLight = gl.getUniformLocation(gl.program, 'u_AmbientLight');
!     if (! u_MvpMatrix || ! u_LightColor || ! u_LightDirection || ! u_AmbientLight
!         || ! u_NormalMatrix) {
          console.log('failed to get location of uniform variable');
          return;
      }
***************
*** 71,76 ****
--- 74,80 ----
      var viewMatrix = new Matrix4();
      var projMatrix = new Matrix4();
      var mvpMatrix = new Matrix4();
+     var normalMatrix = new Matrix4();

      viewMatrix.setLookAt(-3.0, 5.0, 5.0, 0, 0, 0, 0, 1, 0);
      projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);
***************
*** 79,84 ****
--- 83,91 ----
      modelMatrix.rotate(45, 0, 0, 1);
      mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
      gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);
+     normalMatrix.setInverseOf(modelMatrix);
+     normalMatrix.transpose();
+     gl.uniformMatrix4fv(u_NormalMatrix,false,normalMatrix.elements);

      gl.enable(gl.DEPTH_TEST);
      gl.depthFunc(gl.LEQUAL);

変換行列を変えながら同じ物体を何度も描く

ParallelLightCubes.html

*** ParallelLightCube6.html	Fri May 11 12:29:33 2018
--- ParallelLightCubes.html	Tue Jul  1 18:30:38 2014
***************
*** 76,100 ****
      var mvpMatrix = new Matrix4();
      var normalMatrix = new Matrix4();

-     viewMatrix.setLookAt(-3.0, 5.0, 5.0, 0, 0, 0, 0, 1, 0);
-     projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);
-     modelMatrix.setTranslate(0, 0, -1);
-     modelMatrix.scale(0.7, 0.3, 0.6);
-     modelMatrix.rotate(45, 0, 0, 1);
-     mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
-     gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);
-     normalMatrix.setInverseOf(modelMatrix);
-     normalMatrix.transpose();
-     gl.uniformMatrix4fv(u_NormalMatrix,false,normalMatrix.elements);
-
      gl.enable(gl.DEPTH_TEST);
      gl.depthFunc(gl.LEQUAL);

      gl.clearColor(0.0, 0.0, 0.0, 1.0); // black
      gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

!     gl.drawElements(gl.TRIANGLES, indices.length,gl.UNSIGNED_BYTE,0);
  }
  //]]>
    </script>
  </head>
--- 76,110 ----
      var mvpMatrix = new Matrix4();
      var normalMatrix = new Matrix4();

      gl.enable(gl.DEPTH_TEST);
      gl.depthFunc(gl.LEQUAL);

      gl.clearColor(0.0, 0.0, 0.0, 1.0); // black
      gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

!     viewMatrix.setLookAt(-30.0, 50.0, 50.0, 0, 0, 0, 0, 1, 0);
!     projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);
!
!     var i;
!     for (i=0; i<30; i++) {
!         modelMatrix.setTranslate(tsuda.tr(20),tsuda.tr(20),tsuda.tr(20));
!         modelMatrix.rotate(Math.random()*90, 1, 0, 0);
!         modelMatrix.rotate(Math.random()*90, 0, 1, 0);
!         modelMatrix.rotate(Math.random()*90, 0, 0, 1);
!         mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
!         gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);
!         normalMatrix.setInverseOf(modelMatrix);
!         normalMatrix.transpose();
!         gl.uniformMatrix4fv(u_NormalMatrix,false,normalMatrix.elements);
!
!         gl.drawElements(gl.TRIANGLES, indices.length,gl.UNSIGNED_BYTE,0);
!     }
  }
+
+ tsuda.tr = function (d) {
+     return Math.random() * 2 * d - d;
+ };
+
  //]]>
    </script>
  </head>

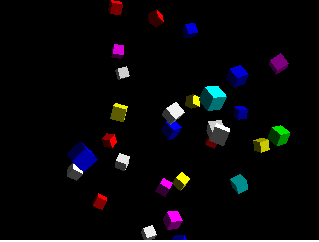

頂点の色を何パターンか生成しておいて、繰り返しのときに色をランダムに選択するようにしたのが次の例です。

ParallelLightCubes2.htmlの変更点

*** ParallelLightCubes.html	Tue Jul  1 18:30:38 2014
--- ParallelLightCubes2.html	Tue Jul  1 18:30:52 2014
***************
*** 44,54 ****

      var vertices = tsuda.cube.vertices;
      var indices = tsuda.cube.indices;
!     var colors = tsuda.get3Float32Array(0.0, 1.0, 0.0, vertices.length);
      var normals = tsuda.indexNormals(vertices,indices);

      if (! tsuda.initArrayBuffer('a_Position',vertices,3,gl.FLOAT)) return;
!     if (! tsuda.initArrayBuffer('a_Color',colors,3,gl.FLOAT)) return;
      if (! tsuda.initArrayBuffer('a_Normal',normals,3,gl.FLOAT)) return;

      if (! tsuda.setElementArrayBuffer(indices)) return;
--- 44,61 ----

      var vertices = tsuda.cube.vertices;
      var indices = tsuda.cube.indices;
!     var colorList = [];
!     colorList[0] = tsuda.get3Float32Array(1.0, 0.0, 0.0, vertices.length);
!     colorList[1] = tsuda.get3Float32Array(0.0, 1.0, 0.0, vertices.length);
!     colorList[2] = tsuda.get3Float32Array(0.0, 0.0, 1.0, vertices.length);
!     colorList[3] = tsuda.get3Float32Array(1.0, 1.0, 0.0, vertices.length);
!     colorList[4] = tsuda.get3Float32Array(1.0, 0.0, 1.0, vertices.length);
!     colorList[5] = tsuda.get3Float32Array(0.0, 1.0, 1.0, vertices.length);
!     colorList[6] = tsuda.get3Float32Array(1.0, 1.0, 1.0, vertices.length);
      var normals = tsuda.indexNormals(vertices,indices);

      if (! tsuda.initArrayBuffer('a_Position',vertices,3,gl.FLOAT)) return;
!     if (! tsuda.initArrayBuffer('a_Color',colorList[0],3,gl.FLOAT)) return;
      if (! tsuda.initArrayBuffer('a_Normal',normals,3,gl.FLOAT)) return;

      if (! tsuda.setElementArrayBuffer(indices)) return;
***************
*** 87,92 ****
--- 94,101 ----

      var i;
      for (i=0; i<30; i++) {
+         var colorIndex = Math.floor(Math.random()*colorList.length);
+         if (! tsuda.initArrayBuffer('a_Color',colorList[colorIndex],3,gl.FLOAT)) return;
          modelMatrix.setTranslate(tsuda.tr(20),tsuda.tr(20),tsuda.tr(20));
          modelMatrix.rotate(Math.random()*90, 1, 0, 0);
          modelMatrix.rotate(Math.random()*90, 0, 1, 0);

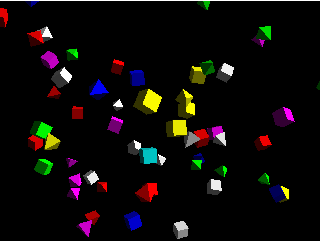

複数の種類の立体を利用してみましょう。

ParallelLightObjects.html

*** ParallelLightCubes2.html	Tue Jul  1 18:30:52 2014
--- ParallelLightObjects.html	Tue Jul  1 18:31:08 2014
***************
*** 42,64 ****
      var canvas = app.canvas;
      var gl = app.gl;

!     var vertices = tsuda.cube.vertices;
!     var indices = tsuda.cube.indices;
!     var colorList = [];
!     colorList[0] = tsuda.get3Float32Array(1.0, 0.0, 0.0, vertices.length);
!     colorList[1] = tsuda.get3Float32Array(0.0, 1.0, 0.0, vertices.length);
!     colorList[2] = tsuda.get3Float32Array(0.0, 0.0, 1.0, vertices.length);
!     colorList[3] = tsuda.get3Float32Array(1.0, 1.0, 0.0, vertices.length);
!     colorList[4] = tsuda.get3Float32Array(1.0, 0.0, 1.0, vertices.length);
!     colorList[5] = tsuda.get3Float32Array(0.0, 1.0, 1.0, vertices.length);
!     colorList[6] = tsuda.get3Float32Array(1.0, 1.0, 1.0, vertices.length);
!     var normals = tsuda.indexNormals(vertices,indices);
!
!     if (! tsuda.initArrayBuffer('a_Position',vertices,3,gl.FLOAT)) return;
!     if (! tsuda.initArrayBuffer('a_Color',colorList[0],3,gl.FLOAT)) return;
!     if (! tsuda.initArrayBuffer('a_Normal',normals,3,gl.FLOAT)) return;
!
!     if (! tsuda.setElementArrayBuffer(indices)) return;

      var u_MvpMatrix = gl.getUniformLocation(gl.program,'u_MvpMatrix');
      var u_NormalMatrix = gl.getUniformLocation(gl.program,'u_NormalMatrix');
--- 42,60 ----
      var canvas = app.canvas;
      var gl = app.gl;

!     var obj = [ tsuda.cube, tsuda.pyramid ];
!     var i,j;
!     for (i=0; i<obj.length; i++) {
!         obj[i].colorList = [];
!         obj[i].colorList[0] = tsuda.get3Float32Array(1.0, 0.0, 0.0, obj[i].vertices.length);
!         obj[i].colorList[1] = tsuda.get3Float32Array(0.0, 1.0, 0.0, obj[i].vertices.length);
!         obj[i].colorList[2] = tsuda.get3Float32Array(0.0, 0.0, 1.0, obj[i].vertices.length);
!         obj[i].colorList[3] = tsuda.get3Float32Array(1.0, 1.0, 0.0, obj[i].vertices.length);
!         obj[i].colorList[4] = tsuda.get3Float32Array(1.0, 0.0, 1.0, obj[i].vertices.length);
!         obj[i].colorList[5] = tsuda.get3Float32Array(0.0, 1.0, 1.0, obj[i].vertices.length);
!         obj[i].colorList[6] = tsuda.get3Float32Array(1.0, 1.0, 1.0, obj[i].vertices.length);
!         obj[i].normals = tsuda.indexNormals(obj[i].vertices,obj[i].indices);
!     }

      var u_MvpMatrix = gl.getUniformLocation(gl.program,'u_MvpMatrix');
      var u_NormalMatrix = gl.getUniformLocation(gl.program,'u_NormalMatrix');
***************
*** 92,112 ****
      viewMatrix.setLookAt(-30.0, 50.0, 50.0, 0, 0, 0, 0, 1, 0);
      projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);

!     var i;
!     for (i=0; i<30; i++) {
!         var colorIndex = Math.floor(Math.random()*colorList.length);
!         if (! tsuda.initArrayBuffer('a_Color',colorList[colorIndex],3,gl.FLOAT)) return;
!         modelMatrix.setTranslate(tsuda.tr(20),tsuda.tr(20),tsuda.tr(20));
!         modelMatrix.rotate(Math.random()*90, 1, 0, 0);
!         modelMatrix.rotate(Math.random()*90, 0, 1, 0);
!         modelMatrix.rotate(Math.random()*90, 0, 0, 1);
!         mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
!         gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);
!         normalMatrix.setInverseOf(modelMatrix);
!         normalMatrix.transpose();
!         gl.uniformMatrix4fv(u_NormalMatrix,false,normalMatrix.elements);
!
!         gl.drawElements(gl.TRIANGLES, indices.length,gl.UNSIGNED_BYTE,0);
      }
  }

--- 88,121 ----
      viewMatrix.setLookAt(-30.0, 50.0, 50.0, 0, 0, 0, 0, 1, 0);
      projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100);

!     var oidx;
!     for (oidx = 0; oidx < obj.length; oidx ++) {
!         var vertices = obj[oidx].vertices;
!         var indices = obj[oidx].indices;
!         var normals = obj[oidx].normals;
!         var colorList = obj[oidx].colorList;
!
!         if (! tsuda.initArrayBuffer('a_Position',vertices,3,gl.FLOAT)) return;
!         if (! tsuda.initArrayBuffer('a_Color',colorList[0],3,gl.FLOAT)) return;
!         if (! tsuda.initArrayBuffer('a_Normal',normals,3,gl.FLOAT)) return;
!
!         if (! tsuda.setElementArrayBuffer(indices)) return;
!
!         for (i=0; i<30; i++) {
!             var colorIndex = Math.floor(Math.random()*colorList.length);
!             if (! tsuda.initArrayBuffer('a_Color',colorList[colorIndex],3,gl.FLOAT)) return;
!             modelMatrix.setTranslate(tsuda.tr(20),tsuda.tr(20),tsuda.tr(20));
!             modelMatrix.rotate(Math.random()*90, 1, 0, 0);
!             modelMatrix.rotate(Math.random()*90, 0, 1, 0);
!             modelMatrix.rotate(Math.random()*90, 0, 0, 1);
!             mvpMatrix.set(projMatrix).multiply(viewMatrix).multiply(modelMatrix);
!             gl.uniformMatrix4fv(u_MvpMatrix,false,mvpMatrix.elements);
!             normalMatrix.setInverseOf(modelMatrix);
!             normalMatrix.transpose();
!             gl.uniformMatrix4fv(u_NormalMatrix,false,normalMatrix.elements);
!
!             gl.drawElements(gl.TRIANGLES, indices.length,gl.UNSIGNED_BYTE,0);
!         }
      }
  }
