X Window System, Client Programming, No.5

中間色の表現

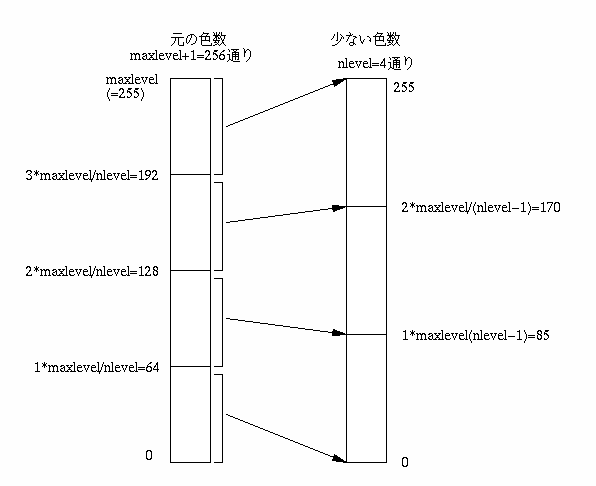

赤、緑、青の原色のうちどれか1つのの色に注目して考えます。ある原色の明るさが 0 〜 maxlevel の範囲(すなわち maxlevel+1通り)で表現されているとします。これを nlevel 通りの明るさにマップしなければならなくなったとすると、 (maxlevel+1)通りが nlevel 通りに対応づけられるので、もとの明るさを (maxlevel+1)/nlevel の長さに分割して考えればよいことになります。すなわち、元の明るさが x であったとすると、これは 0〜 (nlevel-1) の範囲のうち x * nlevel / (maxlevel+1) 番目にマップされるわけです。

0 〜 (nlevel - 1) の範囲で i番目のレベルが持つ明るさは i * maxlevel/(nlevel-1) です。

maxlevel=255, nlevel=4の場合を考えましょう。

赤、緑、青の各原色についてそれぞれ4段階の明るさに分けると 4^3=64色必要となります。各原色が0から255までの値を取るとすると、XColor構造体で指定する値の計算は以下のようになります。

色の割り当て

#define RSIZE	4
#define GSIZE	4
#define BSIZE	4

Display *dpy;
XColor defs[RSIZE][GSIZE][BSIZE];

void init_cmap() {
    Colormap cmap;
    int i,j,k;

    cmap=DefaultColormap(dpy,scr);
    for (i=0; i<RSIZE; ++i) {
	for (j=0; j<GSIZE; ++j) {
	    for (k=0; k<BSIZE; ++k) {
		defs[i][j][k].red=(255 * i / (RSIZE-1)) << 8;
		defs[i][j][k].green=(255 * j / (GSIZE-1))<< 8;
		defs[i][j][k].blue=(255 * k / (BSIZE-1)) << 8;
		defs[i][j][k].flags=DoRed|DoGreen|DoBlue;
		if (!XAllocColor(dpy,cmap,&defs[i][j][k])) {
		    fprintf(stderr,"XAllocColor failed\n");
		    exit(-1);
		}
	    }
	}
    }
}

原色値からピクセル値を計算する方法

(maxlevel+1) 段階で表現された『原色の成分値 x1 』を別のnlevel段階の値 x2 に変換するには

    x2 = x1 × nlevel/(maxlevel+1)

を計算します。したがって、赤(red)、緑(green)、青(blue)の値が与えられたときにどのカラーセルを使って描画すべきかを計算する式は以下のようになります。

中間色の参照

unsigned int r,g,b;
XGCValues xgcv;
    ...
r = RSIZE * red/256;
g = GSIZE * green/256;
b = BSIZE * blue/256;
xgcv.foreground = defs[r][g][b].pixel;

プログラム例

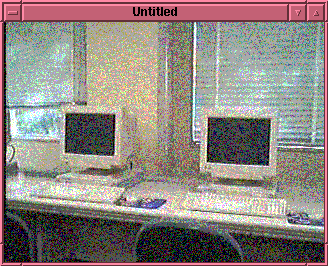

RGBファイルの中で赤緑青の原色値が各8bitで表現されて並んでいるとします。すると、320×240のRGB画像を4×4×4＝64色で表示するプログラム x12.c は以下のようになります。

x12.c

#include <stdio.h>
#include <X11/Xos.h>
#include <X11/Xlib.h>
#include <X11/Xutil.h>

#define WIDTH	320
#define HEIGHT	240

#define RSIZE	4
#define GSIZE	4
#define BSIZE	4

Display *dpy;
int scr;
Window win;
GC gc;
XColor defs[RSIZE][GSIZE][BSIZE];

void init_cmap() {
    Colormap cmap;
    int i,j,k;

    cmap=DefaultColormap(dpy,scr);
    for (i=0; i<RSIZE; ++i) {
	for (j=0; j<GSIZE; ++j) {
	    for (k=0; k<BSIZE; ++k) {
		defs[i][j][k].red=(255 * i / (RSIZE-1)) << 8;
		defs[i][j][k].green=(255 * j / (GSIZE-1))<< 8;
		defs[i][j][k].blue=(255 * k / (BSIZE-1)) << 8;
		defs[i][j][k].flags=DoRed|DoGreen|DoBlue;
		if (!XAllocColor(dpy,cmap,&defs[i][j][k])) {
		    fprintf(stderr,"XAllocColor failed\n");
		    exit(-1);
		}
	    }
	}
    }
}

int init_xwin(int width, int height) {
    XGCValues gcv;
    XSetWindowAttributes xswa;

    if ((dpy = XOpenDisplay(NULL)) == NULL) {
	fprintf(stderr, "cant open display\n");
	exit(1);
    }
    scr = DefaultScreen(dpy);
    xswa.background_pixel = BlackPixel(dpy,scr);
    xswa.border_pixel = BlackPixel(dpy,scr);
    xswa.event_mask = ExposureMask | ButtonPressMask;
    win=XCreateWindow(dpy,RootWindow(dpy,scr),0,0,width,height,1,
		      CopyFromParent,CopyFromParent,CopyFromParent,
		      (CWBackPixel|CWBorderPixel|CWEventMask),&xswa);
    init_cmap();
    gcv.foreground = WhitePixel(dpy,scr);
    gcv.background = BlackPixel(dpy,scr);
    gcv.line_width = 1;
    gc = XCreateGC(dpy,win,(GCForeground|GCBackground|GCLineWidth),&gcv);
    XMapWindow(dpy,win);
}

void draw_rgb(unsigned char *data, int w, int h) {
    int x,y;
    unsigned int r,g,b;
    unsigned long red,green,blue;
    XGCValues xgcv;
    unsigned char *s=data;

    for (y=0; y<h; ++y) {
	for (x=0; x<w; ++x) {
	    red = *s++; green = *s++; blue = *s++;
	    r = RSIZE*red/256; /* ここでディザをかける */
	    g = GSIZE*green/256; /* ここでディザをかける */
	    b = BSIZE*blue/256; /* ここでディザをかける */
	    xgcv.foreground = defs[r][g][b].pixel;
	    XChangeGC(dpy,gc,GCForeground,&xgcv);
	    XDrawPoint(dpy,win,gc,x,y);
	}
    }
}

int main(int argc, char **argv) {
    int ac=argc;
    char **av=argv;
    char *fname="sample.rgb";
    int width=WIDTH, height=HEIGHT;
    FILE *fp;
    int i;
    unsigned char *data,*s;

    while (--ac) {
	++av;
	if (!strcmp(*av,"-f")) {
	    if (! --ac) goto Usage;
	    fname = *++av;
	} else if (!strcmp(*av,"-w")) {
	    if (! --ac) goto Usage;
	    width = atoi(*++av);
	} else if (!strcmp(*av,"-h")) {
	    if (! --ac) goto Usage;
	    height = atoi(*++av);
	} else {
	Usage:
	    fprintf(stderr,"usage: %s -w width -h height -f filename\n",argv[0]);
	    exit(-1);
	}
    }
    if ((data=(unsigned char *)malloc(width*height*3)) == NULL) {
	fprintf(stderr,"can not malloc\n");
	exit(-1);
    }
    if ((fp=fopen(fname,"r")) == NULL) {
	fprintf(stderr,"%s: can not open %s\n",argv[0],fname); exit(-1);
    }
    for (i=0,s=data; i<width*height*3; ++i) {
	*s++ = (unsigned char) getc(fp);
    }
    fclose(fp);
    init_xwin(width,height);
    for (;;) {
	XEvent ev;
	XNextEvent(dpy,&ev);
	switch (ev.type) {
	  case Expose:
	    draw_rgb(data,width,height);
	    break;
	  case ButtonPress:
	    exit(0);
	    break;
	  default:
	    break;
	}
    }
}

演習用のRGBファイルの例としては ~nitta/pro2w/tmp.rgb が用意してあります。しかし、できるだけ自分で画像を用意してRGB形式に変換して使ってみることを勧めます。

ppmファイルをrgbファイルに変換するには ppm2rgb を使います。

ppm2rgbの使用方法

PROMPT$<I>~nitta/bin/ppm2rgb  < PPMファイル  > RGBファイル</I> <IMG SRC="/local-icons/enter.gif">
    (例)PROMPT$ <I>~nitta/bin/ppm2rgb  < tmp.ppm  >  tmp.rgb</I> <IMG SRC="/local-icons/enter.gif">

画像ファイルのフォーマット変換

giftopnm	gif→pnm
ppmtogif	ppm→gif
pnmscale	pnmファイルの大きさ変更
cjpeg	jpegファイルへの変換
djpeg	jpegファイルからの変換
xv	いろいろな形式を扱える

変換例
  [GIFファイル→RGBファイル]
	giftopnm  tmp.gif | ~nitta/bin/ppm2rgb > tmp.rgb
  [JPEG ファイル→RGBファイル]
	djpeg -ppm  tmp.jpg | ~nitta/bin/ppm2rgb > tmp.rgb

ディザ法

ディザ

「多くの色を用いた画像」を少ない色で表現するには、元の画像上の点の色を「使える色のうちで最も近い色」に対応づけるだけでは不十分です。元の画像にあった細かな色の変化が表現できず、平坦に塗りつぶされてしまった画像になってしまいます。そうならないためには、中間色を、少ない色を混ぜ合わせて表現します。すなわち、対応づけられる色を適当な割合で変化させる (= 『震えさせる』、ditherは「震える」という意味があります) ことにより、ある点の色が遠目には混ざりあって元の色に近い色に見えるようにするのです。これをディザ (dither)法といいます。

マップする色に変化を与える方法としては、

ランダム・ディザ (random dither)
オーダード・ディザ (ordered dither)

の2種類がよく使われます。

ランダム・デイザ

ランダム・ディザは、確率的に値を震えさせる方法です。

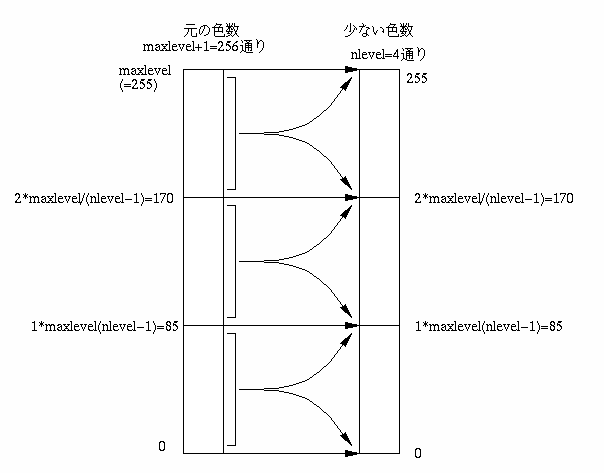

たとえば、0〜255の値を4段階にマップする場合を考えます。 255/(4-1)=85 なので、以下のようなマッピングを考えることができます。

    0    1     2     3     ← 4段階の数値
    0   85   170   255     ← 256段階の明るさを4段階にマップ

元の明るさが 130 である点は、130 * 3 /255 = 1.5294... なので (整数で考えれば)1 にマップされることになります。しかし、より原画像に近い色で表現するためには

(130-85)/(170-85) = 0.5294... の確率で2に
(170-130)/(170-85) = 0.4705... の確率で1に

マッピングされるべきです。そこで0〜1.0の間の乱数を発生させて、誤差と乱数を比較し、誤差の方が乱数よりも大きい場合にマップされる値を +1 することにします。これを一般論で考えると、0〜CMAXの値を CSIZE 段階にマップする場合には元の明るさ r の点は r * (CSIZE-1)/CMAX にマッピングされます。したがって誤差は r * (CSIZE-1) /CMAX - [r * (CSIZE-1) /CMAX] となります。

オーダード・ディザ

前もってディザのパターンを用意しておき、点のXY座標によって誤差の扱いを変える方法をオーダード・ディザといいます。ディザのパターンは次のBayerマトリクスの4x4のものが実用上よく利用されています。

ディザ・パターン (Bayerマトリクス)
    2x2:   0 2
           3 1

    4x4:   0  8  2 10
          12  4 14  6
           3 11  1  9
          15  7 13  5

たとえば、0〜255の値を4段階にマップする場合を考えましょう。 255/(4-1)=85 なので、以下のようなマッピングを考えることができます。

    0    1     2     3     ← 4段階の数値
    0   85   170   255     ← 256段階の明るさを4段階にマップ

元の明るさが 130 である点は、130 * 3 /255 = 1.5294... なので (整数で考えれば)1 にマップされることになります。ランダムディザのところで示した通り、 0〜CMAXの値を CSIZE 段階にマップする場合には元の明るさ r の点は r * (CSIZE-1)/CMAX にマッピングされます。したがって誤差は r * (CSIZE-1) /CMAX - [r * (CSIZE-1) /CMAX] となります。

しかし、より原画像に近い色で表現するためには

(130-85)/(170-85) = 0.5294... の確率で2に
(170-130)/(170-85) = 0.4705... の確率で1に

マッピングされるべきです。

N×Nのディザパターンが bayer[N][N]で与えられているとすると

    誤差 > bayer[x%N][y%N]/(N*N)

のときに、マップされる値を +1 します。すなわち点の位置(座標)によって誤差の扱いを変えることで、ある確率で上下の色に振り分けるているわけです。

たとえば、0〜255の値を4段階で表すと

    0    1     2     3     ← 4段階の数値
    0   85   170   255     ← 256段階の明るさを4段階にマップ

となります。このとき 130 という明るさを持つ点は 1.5294... にマップされ、誤差は 1.5294 - 1.0 = 0.5294... となります。 4x4の大きさのディザパターンを使う場合は

    0.5429... > dither[x%4][y%4]/16

のときだけ、一つ上の値の2にマップすることにします。計算速度の点からみると、プログラム的には、両辺に「ディザの大きさ」を掛けて整数で計算する方がよいでしょう。

演習

課題1

上記のクライアント(x12.c)を動作させましょう。

課題2

中間色を計算のところで Bayer's Matrixによるオーダード・ディザを使うように変更したプログラムを作って下さい。ファイル名は x13b.c としましょう。

オプション課題3

x13b.c を変更して、誤差の計算を整数で演算するように工夫したプログラム x13d.c を作って下さい。

提出物

課題が完成したら x13b.c を p2r11@nw.tsuda.ac.jp へ送って下さい。 Subject は report としましょう

オプション課題ができた人は、 Subjectを option 3 として x13d.c をp2r11@nw.tsuda.ac.jpに送って下さい。

上記の Email アドレス宛に送ったメイルは http://nw.tsuda.ac.jp/cgi-bin/cgiwrap/p2r11/mailhead でヘッダ部が参照できるます。 Emailを送ったあとで、正しく提出されたかどうか確認しておいて下さい。

提出期限は来週木曜日の8:50a.m. です。
