iOSプログラミング with Swift 2

2016.07.13: created by

Swiftで Pinch Gesture を扱う (指の位置を取得する)

ジェスチャを扱うプログラムを考えます。ここでは最もピンチを扱うプログラムを作成してみます。この例では、ピンチの親クラスである UIGestureRecognizer のメソッドにアクセスしてマルチタッチの位置を取得しています。

UIPinchGestureRecognizerクラス

Subclass of: UIGestureRecognizer
ジェスチャの解釈

UIGestureRecognizerState.Began --- ピンチジェスチャとみなされるのに十分な動きをしたとき、ジェスチャが開始したと判断される。
UIGestureRecognizerState.Changed --- 両方の指が押されたまま十分に動いたとき、状態が変更したと判断される。
UIGestureRecognizerState.Ended --- ジェスチャが終了したと判断される。

プロパティ

scale: CGFloat --- タッチしている2点の相対的な拡大縮小要素。
velocity: CGFloat --- 1秒あたりの拡大縮小要素でのピンチ速度。

UIPinchGestureRecognizerクラス

プロパティ

state: UIGestureRecognizerState --- 状態 Possible, Began, Changed, Ended, Cancelled
view: UIView --- 貼り付けられている UIView
enabled: Bool --- 有効かどうか

メソッド

numberOfTouches() -> Int: --- マルチタッチ(画面に接触中の指)の個数
localtionOfTouch(inex: Int,inView:UIView) --- index番目のタッチ(指)のinView内での接触位置

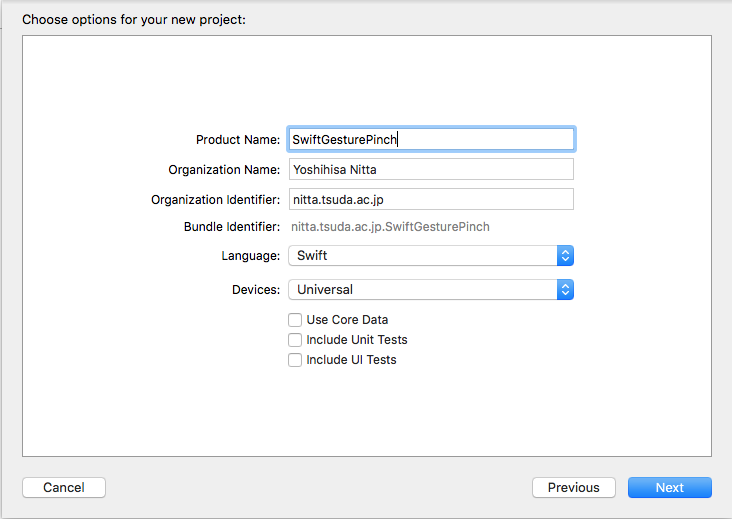

Xcode を起動して "Create a new Xcode project" で "Single View Application" として新しいプロジェクトを開きます。ここではプロジェクト名を SwiftGesturePinch としています。

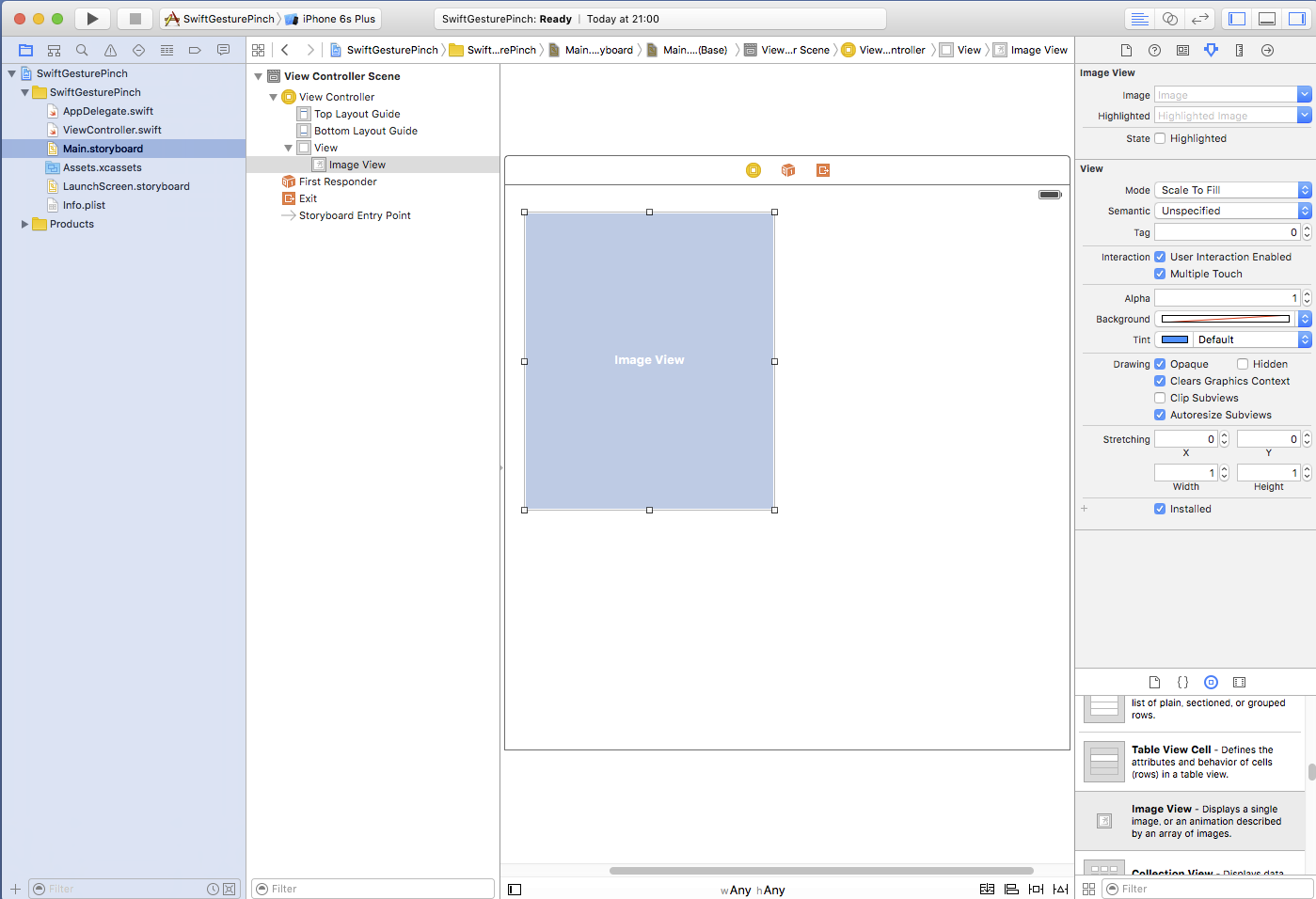

Main.storyboard 上の ViewController 上に ImageViewを配置します。

ImageViewはデフォルトではジェスチャを認識しないように設定されていますので、ジェスチャを認識するように変更(User Interaction Enabled, Multiple Touch をともにチェック)します。

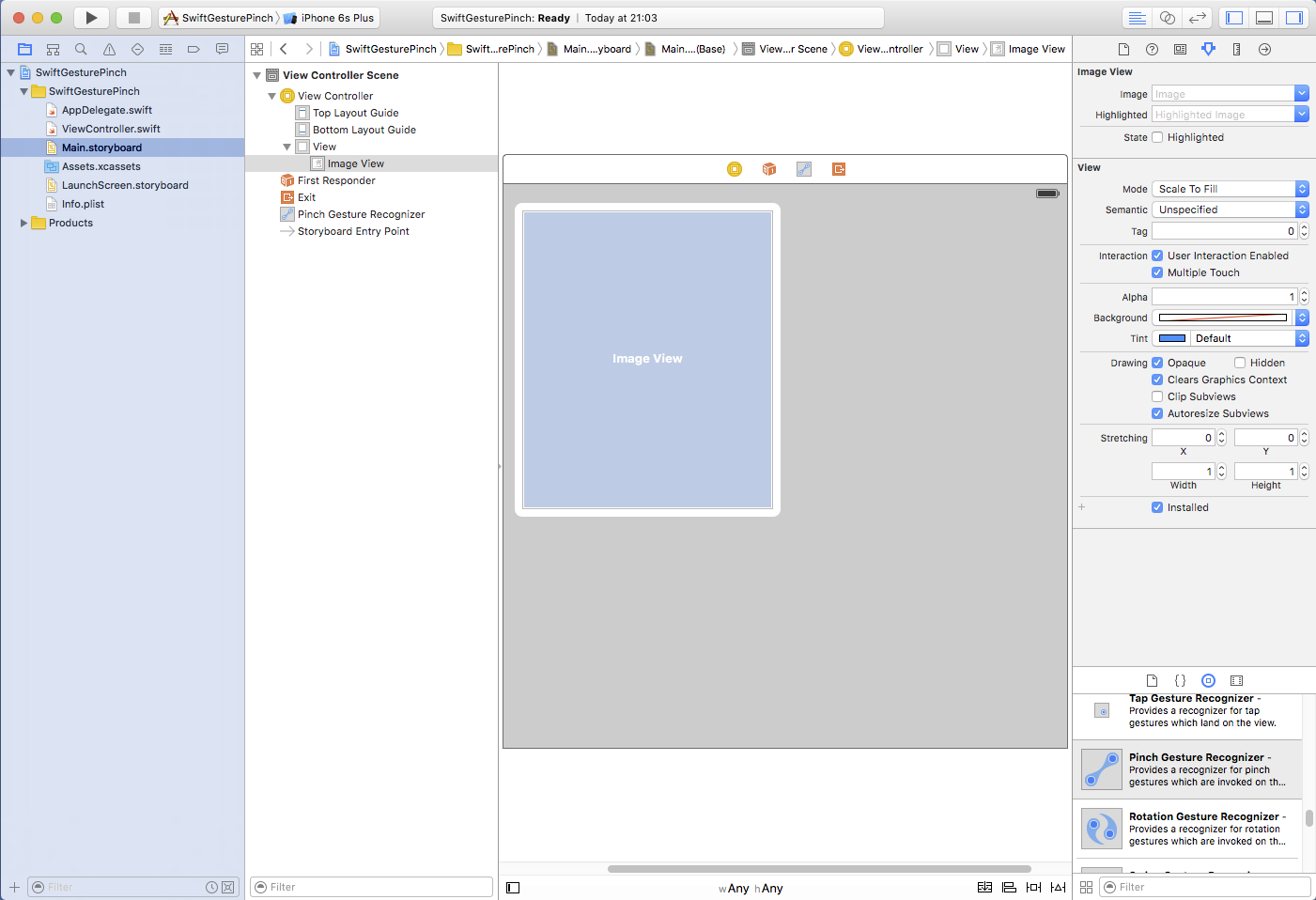

さらに、配置した ImageView の上に Pinch Gesture Recognizer を配置します。 ViewControllerの上部に Pinch Gesture Recognizer のアイコンが表示されたら正しく追加されています。

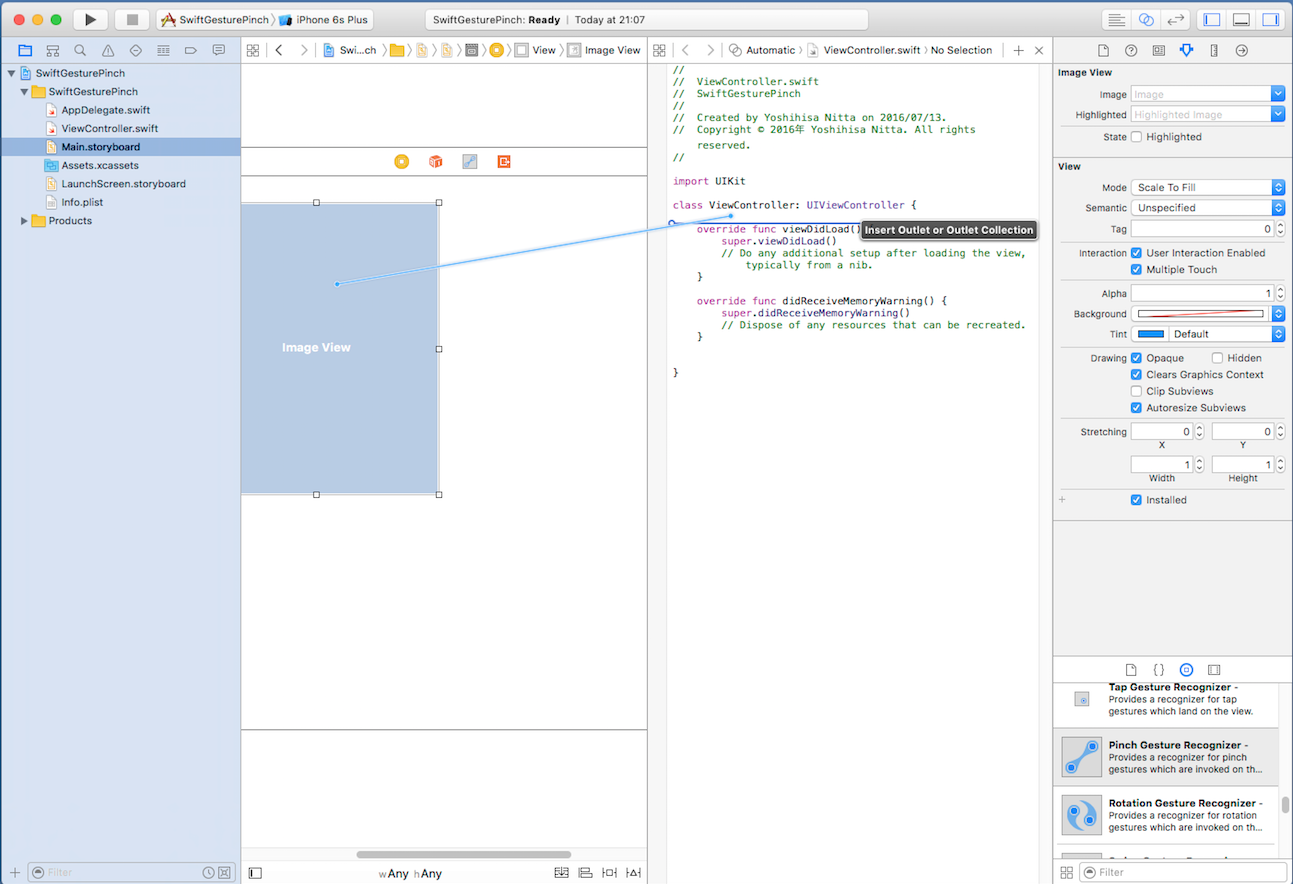

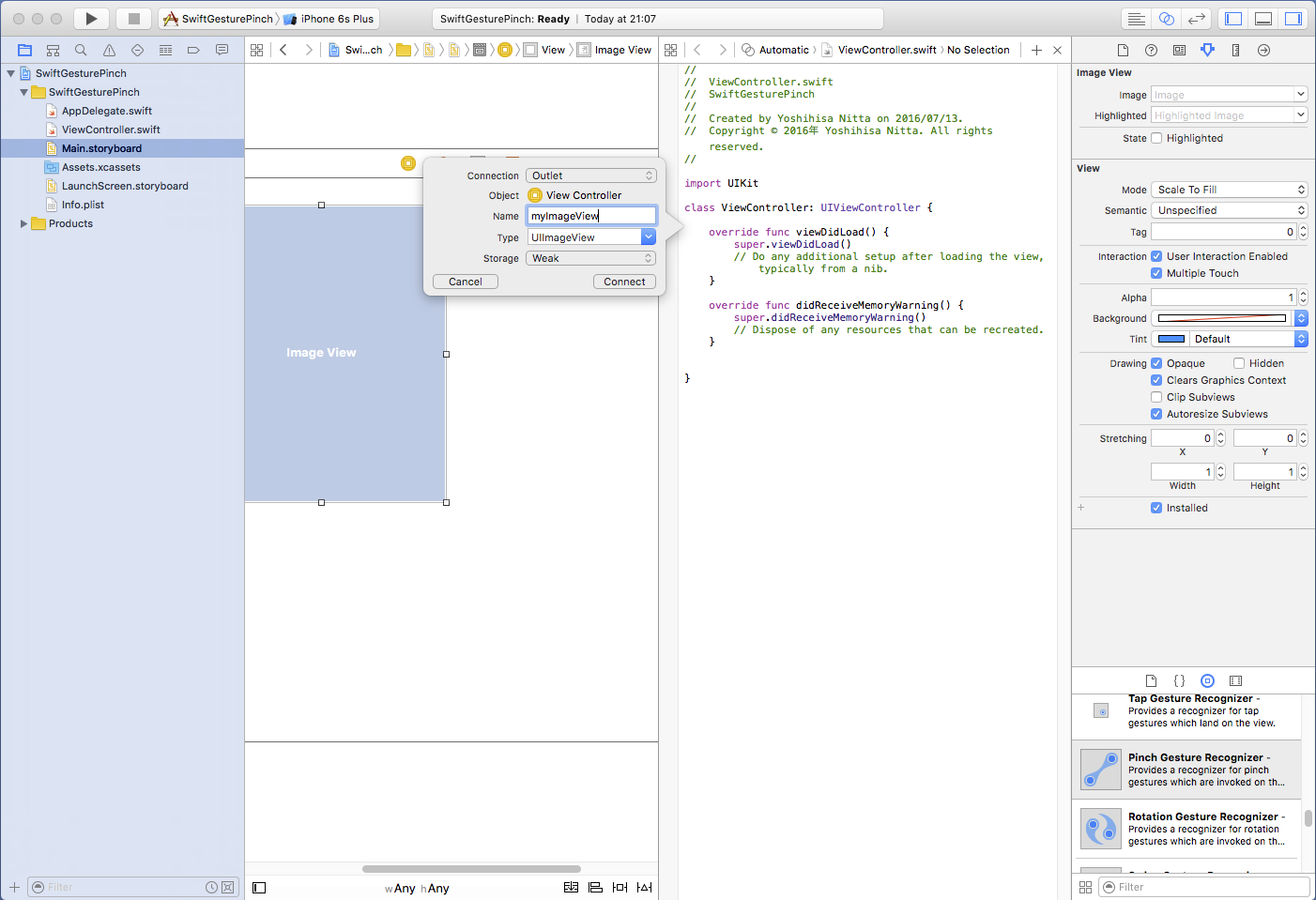

Storyboard上の ViewController 上の ImageView を、 ViewController.swift 中に IBOutlet で myImage変数にconnectします。

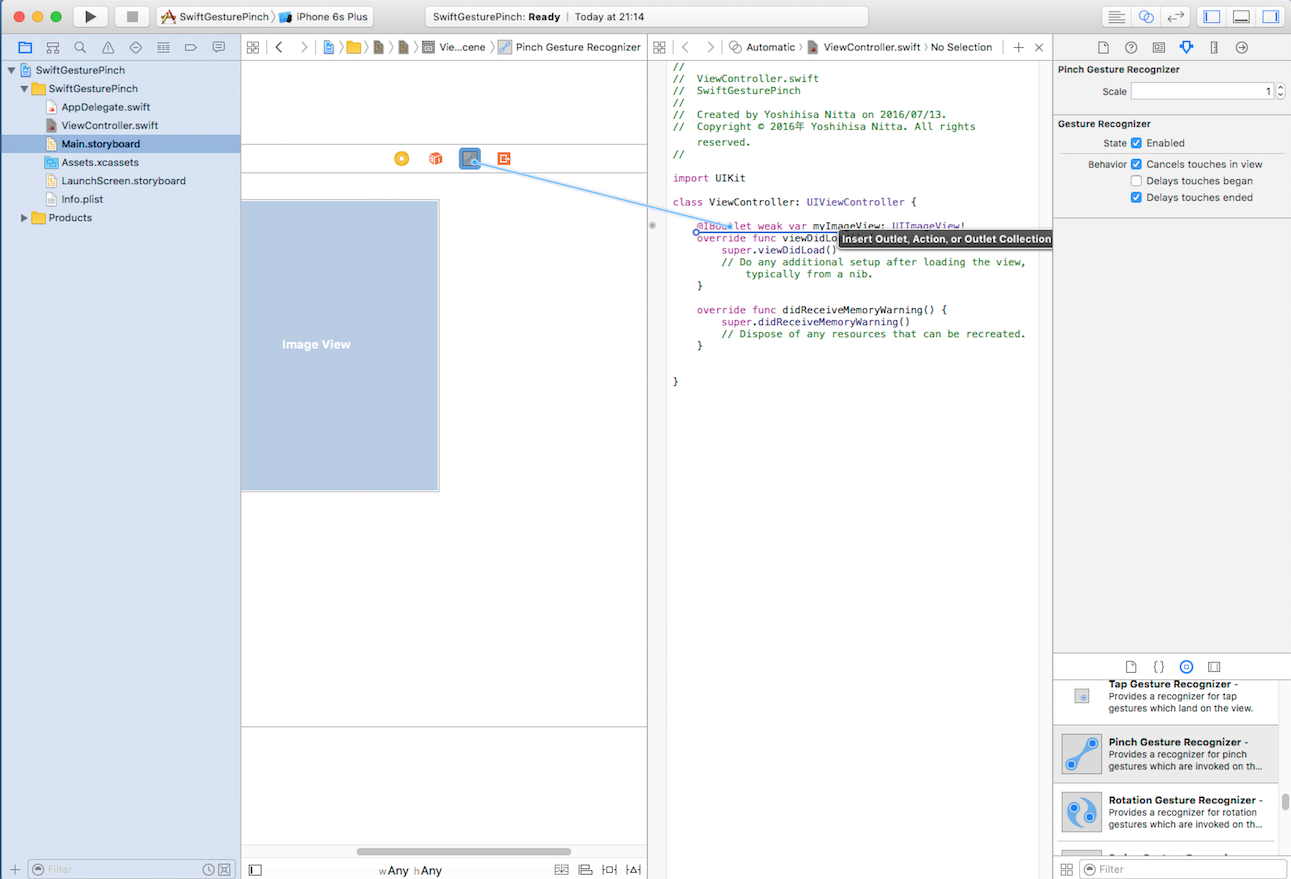

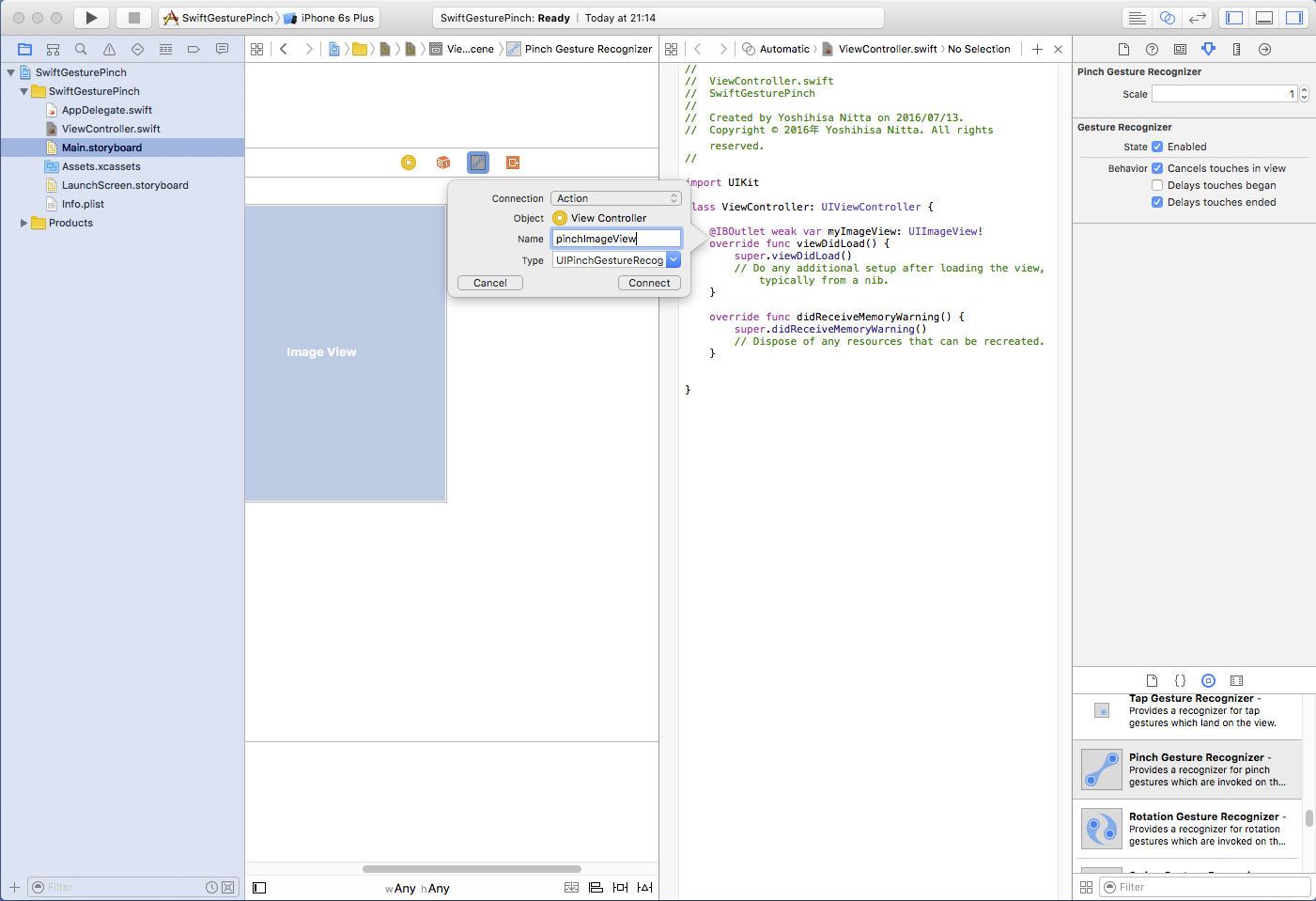

Storyboard上の Pinch Gesture Recognizerを、 ViewController.swift 中に Action で tapImageView関数にconnectします。関数の引数の型である Type: の値を UIPinchGestureRecognizer にすることを忘れないように注意しましょう。

ViewController.swift を変更します。

プログラムの中で、ピンチジェスチャにおいて、 Began, Changed, Ended それぞれの状態で枠を表示します。 Ended な状態でのマルチタッチの位置を枠として rects に追加しています (この例では rects は特に活用していません)。

ViewController.swiftに追加するコード(赤字部分)

import UIKit

class ViewController: UIViewController {
    var rects: [CGRect]?
    var backupImage: UIImage?

    @IBOutlet weak var myImageView: UIImageView!
    @IBAction func pinchImageView(sender: UIPinchGestureRecognizer) {
        var r: CGRect?
        if (sender.numberOfTouches() >= 2) {
            let p:CGPoint = sender.locationOfTouch(0, inView: myImageView)
            let q:CGPoint = sender.locationOfTouch(1, inView: myImageView)
            r = CGRect(x: min(p.x,q.x), y: min(p.y,q.y), width: abs(p.x-q.x), height: abs(p.y-q.y))
        }
        switch sender.state {
        case .Began:
            print("began \(r)")
            backupImage = myImageView.image
            if r != nil {
                myImageView.image = makeUIImage(backupImage, r)
             }
       case .Changed:
        print("changed \(r)")
        if r != nil {
            myImageView.image = makeUIImage(backupImage, r)
        }
       case .Ended:
            print("ended \(r)")
            if r != nil {
                myImageView.image = makeUIImage(backupImage, r)
                rects!.append(r!)
            }
        default:
            print("default \(r)")
         }
    }

    func makeUIImage(image: UIImage?, _ rect:CGRect?) -> UIImage {
        let sz:CGSize = myImageView.frame.size
        UIGraphicsBeginImageContext(sz)
        let context: CGContextRef = UIGraphicsGetCurrentContext()!
        if image != nil {
            image!.drawInRect(CGRectMake(0,0,image!.size.width,image!.size.height))
        }
        CGContextSetLineWidth(context, 1.0)
        CGContextSetRGBStrokeColor(context, 1.0, 0.0, 0.0, 1.0)
        if rect != nil {
            CGContextStrokeRect(context, rect!)
        }
        let img = UIGraphicsGetImageFromCurrentImageContext()
        UIGraphicsEndImageContext()
        return img
    }

    override func viewDidLoad() {
        super.viewDidLoad()
        rects = Array<CGRect>()
    }

    override func didReceiveMemoryWarning() {
        super.didReceiveMemoryWarning()
    }

}

プログラムを実行します。

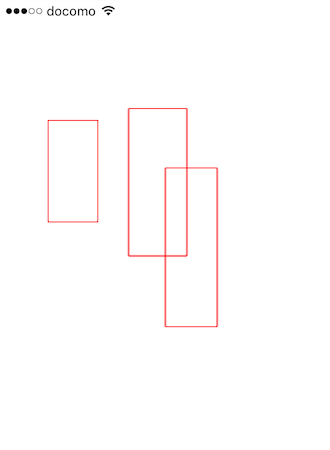

ImageViewの上でピンチした場所が、赤い枠として表示に追加されます。ピンチジェスチャーは拡大縮小のためのジェスチャとして想定されているようですが、ここでは親クラスの UIGestureRecognizer にアクセスすることでマルチタッチ(複数の指)の位置を取得しています。

サンプルのプロジェクトはこちら。(Xcode 7.3.1版)
