POV-Ray: 文字列の出力

文字列をオブジェクトとして扱うには、英語の場合であれば text オブジェクトが利用できます。

文字列の表示

textオブジェクトは次のような形式で記述します。

object {
  text {
    ttf "フォントファイル名",
    "作成する文字列",
    文字の厚さ, 0
  }
  texture { ... }
}

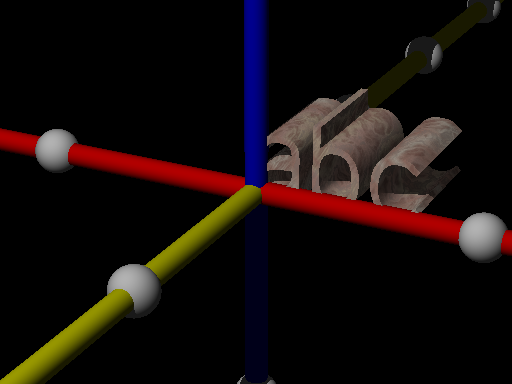

string1.pov

#include "colors.inc"
#include "shapes.inc"
#include "stones.inc"

#include "komuro.inc"

camera {
  location <5,5,-10>
  look_at <0,0,0>
  angle 20
}

light_source { <0,10,-10> color White }

object {
  text {
    ttf "crystal.ttf",
    "abc",
    1, 0
  }
  texture { T_Stone12 }
}

object { XYZaxis }

利用できるフォントファイル(*.ttf)は、以下の3種類のフォルダにあるものです。

POVRayをインストールしたフォルダの下にあるincludeフォルダ
シーンファイルと同じフォルダ
ライブラリパスで指定したフォルダ

日本語の文字を表示する

公式版のPOVRayでは、日本語TrueTypeフォントを利用した立体文字列オブジェクトを作ることはできません。(改良版POVRayを利用すると可能です。)

ここでは、どのPOVRayでも通用する「2次元の図として表現した日本語文字列を立体にする」方法で日本語文字列を表示してみます。

日本語の文字列を2次元の図として表す。

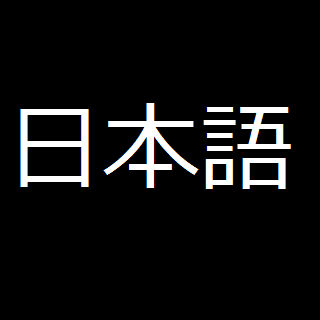

何かのお絵書きソフトを使って、文字の部分が白、他の部分が黒の図を作ります。ここではWindows付属の「Paint」を使って以下のような 320x320 の図 nihongo.png を作りました。

2次元の図をハイトフィールドとして利用して、立体図形にします。

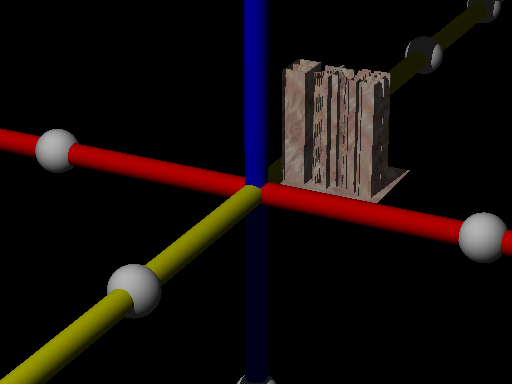

string2.pov

#include "colors.inc"
#include "shapes.inc"
#include "stones.inc"

#include "komuro.inc"

camera {
  location <5,5,-10>
  look_at <0,0,0>
  angle 20
}

light_source { <0,10,-10> color White }

object {
  height_field { png "nihongo.png" }
  texture { T_Stone12 }
}

object { XYZaxis }

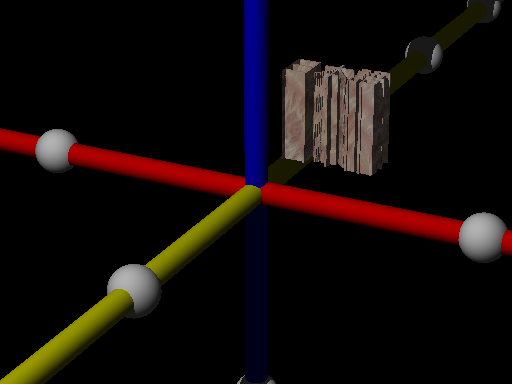

余分な部分を切り取る。

string2b.povへの変更

*** string2.pov	Wed Oct  7 09:21:30 2020
--- string2b.pov	Wed Oct  7 09:21:30 2020
***************
*** 12,20 ****

  light_source { <0,10,-10> color White }

! object {
!   height_field { png "nihongo.png" }
!   texture { T_Stone12 }
  }

  object { XYZaxis }
\ No newline at end of file
--- 12,26 ----

  light_source { <0,10,-10> color White }

! difference {
!   object {
!     height_field { png "nihongo.png" }
!     texture { T_Stone12 }
!   }
!   object {
!     Plane_XZ
!     translate <0, 0.2, 0>
!   }
  }

  object { XYZaxis }
\ No newline at end of file

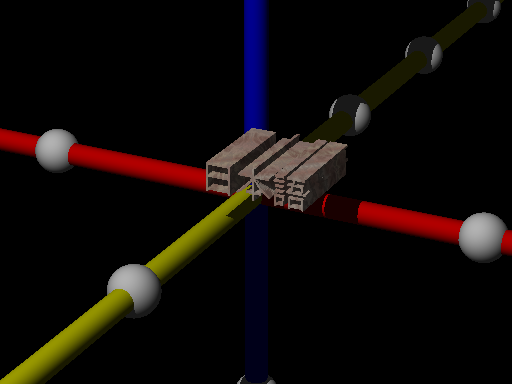

回転させる。

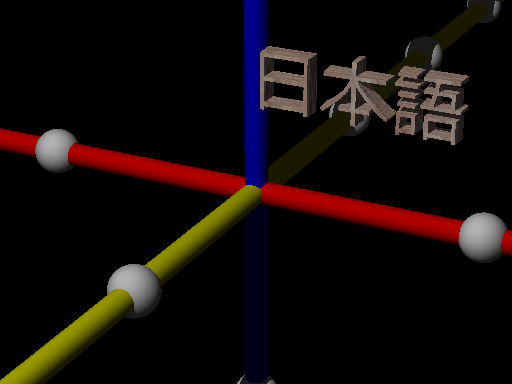

拡大縮小する。

string2d.povへの変更

*** string2c.pov	Wed Oct  7 09:21:30 2020
--- string2d.pov	Wed Oct  7 09:21:30 2020
***************
*** 21,26 ****
--- 21,27 ----
      Plane_XZ
      translate <0, 0.2, 0>
    }
+   scale <2, 0.2, 2>
    rotate <-90, 0, 0>
  }
