NtKinect: Kinect V2 C++ Programming with OpenCV on Windows10

Kinect V2 で音声を認識する

2016.07.18: created by

2016.07.31: revised by

2016.09.13: revised by

2019.08.31: revised by

本項目を読んだ後に「 NtKinect: Kinect V2 を用いた音声認識をDLL化してUnityから利用する」を読んで、UnityからKinect V2の音声認識を使ってみることをお勧めします。

目次へ

前提として理解しておくべき知識

NtKinect: Kinect V2 で音声を取得する。

[注意] (2019/08/31 追記) コンパイル環境として Visual Studio 2019 や Visual Studio 2017 (後期バージョン)を用いると、以下のエラーが出てコンパイルできません。

エラー  C2440  '既定の引数': 'const wchar_t [1]' から 'BSTR' に変換できません。 KinectV2C:\Program Files\Microsoft SDKs\Speech\v11.0\Include\sapi.h   12519

これは文字列リテラルの扱いが厳密になったためで /Zc:strictStrings- (文字列リテラル型の変換の無効化)オプションを付けてコンパイルすると、正常にコンパイルできます。

コンパイルオプションの設定方法
「ソリューションエクスプローラ」 -> プロジェクト名(KinectV2)上で右ドラッグ -> プロパティ -> 構成プロパティ -> C/C++ -> コマンドライン -> 追加のオプション -> /Zc:strictStrings-

コンパイルオプションの設定方法

「ソリューションエクスプローラ」 -> プロジェクト名(KinectV2)上で右ドラッグ  -> プロパティ -> 構成プロパティ -> C/C++ -> コマンドライン -> 追加のオプション -> /Zc:strictStrings-

音声を認識するための前提条件

Kinect V2で音声認識を行うには次の設定が必要です。特に、システムのどこかにある別の sapi.h をincludeしてプログラムが正しく動作しない例が非常に多いのでVisual Studio のプロジェクトの設定には注意して下さい。

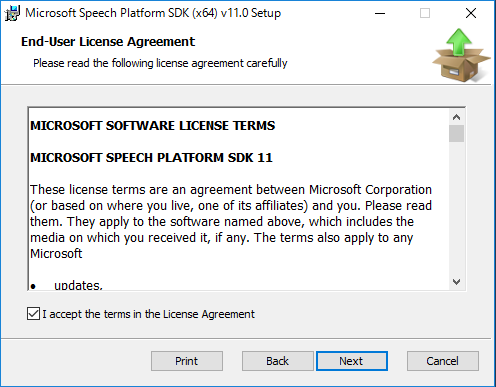

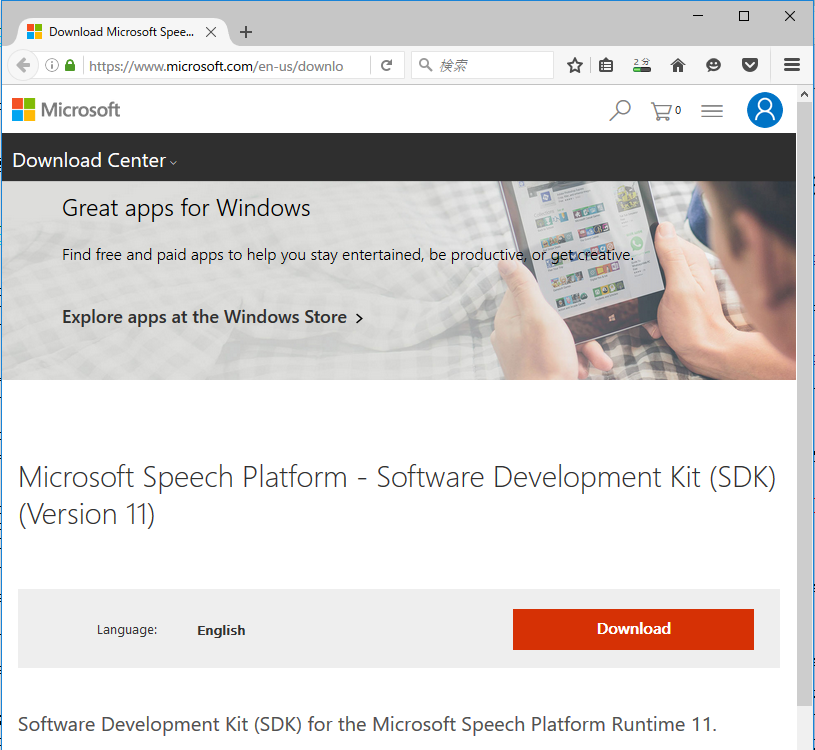

KinectV2の音声認識SDK "Speech Platform SDK v11"をインストールします。

http://www.microsoft.com/en-us/download/details.aspx?id=27226

64bit版
  x64_MicrosoftSpeechPlatformSDK\MicrosoftSpeechPlatformSDK.msi

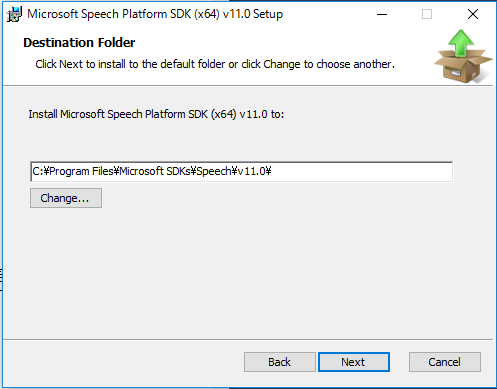

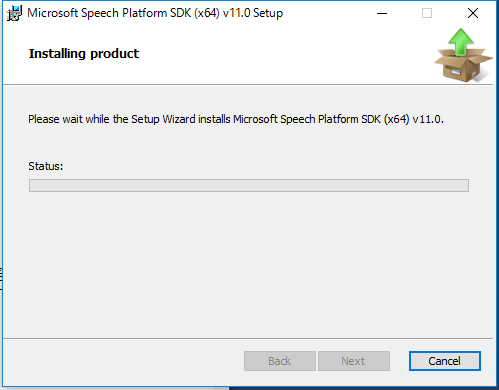

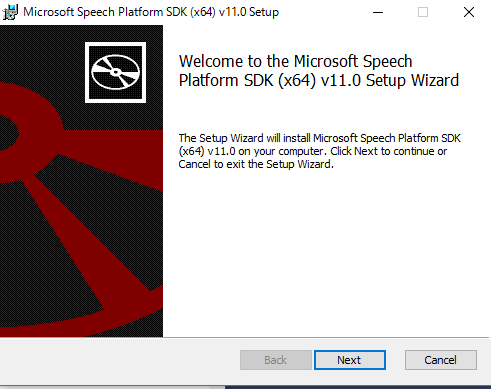

選択してダウンロードした msi ファイルをクリックして実行すると、 Speech SDKがC:\Program Files\Microsoft SDKs\Speech\v11.0 以下にインストールされます。

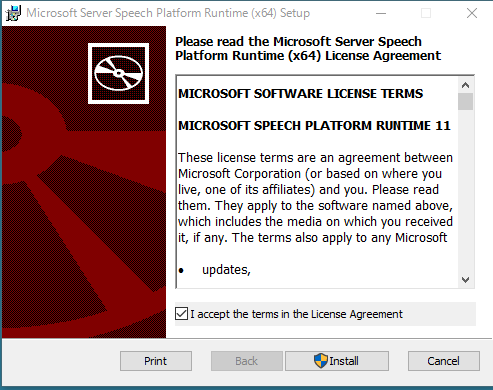

さらに Speech SDK の Runtimeをインストールします。

先程インストールした Speech SDK のフォルダから次の msi ファイルをクリックして実行します。

C:\Program Files\Microsoft SDKs\Speech\v11.0\Redist\SpeechPlatformRuntime.msi

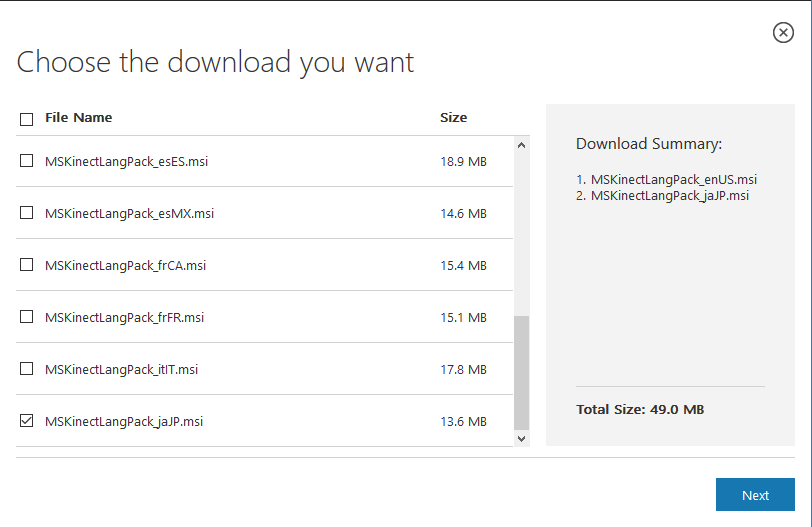

言語ごとに用意されている音響モデルをダウンロードしてインストールします。

http://www.microsoft.com/en-us/download/details.aspx?id=43662

   MSKinectLangPack_enUS.msi  英語
   MSKinectLangPack_jaJP.msi  日本語

選択してダウンロードした msi ファイルをクリックして、2種類ともインストールして下さい。

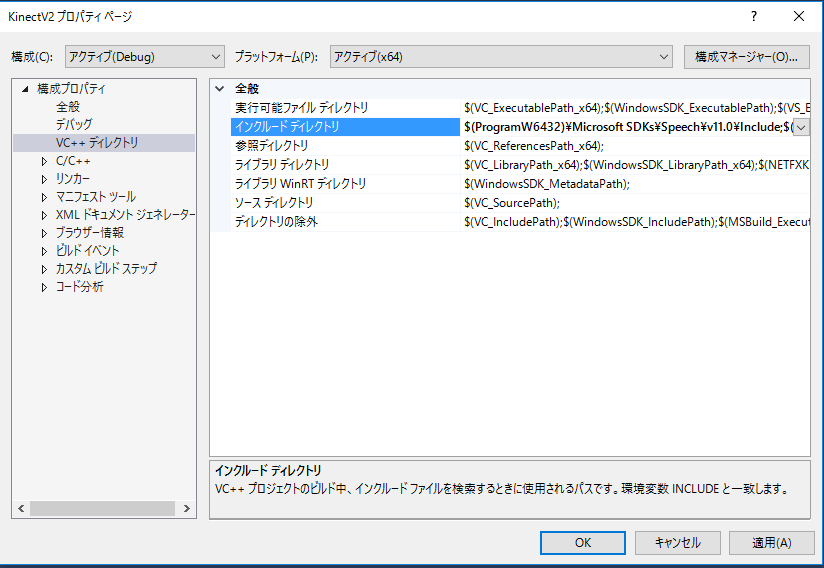

(重要) プロジェクトのプロパティの設定で sapi.hとして C:\Program Files\Microsoft SDKs\Speech\v11.0\Include\sapi.h が確実にincludeされるように設定します。

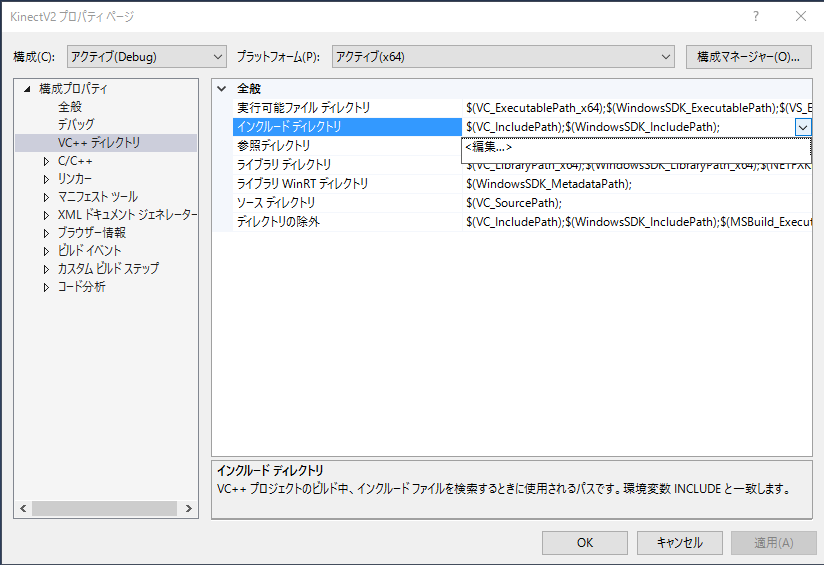

優先順位が高い、他のフォルダに同名のファイルが存在することが多いので注意して下さい。 Visual Studioのプロジェクトのプロパティ -> 構成プロパティ -> VC++ディレクトリで「インクルードディレクトリ」の一番先頭に

$(ProgramW6432)\Microsoft SDKs\Speech\v11.0\Include;

一番先頭に

$(ProgramW6432)\Microsoft SDKs\Speech\v11.0\Lib;

This sample was compiled against an incompatible version of sapi.h.
Please ensure that Microsoft Speech SDK and other sample requirements are installed and then rebuild application.

failed SpFindBestToken(...略...)

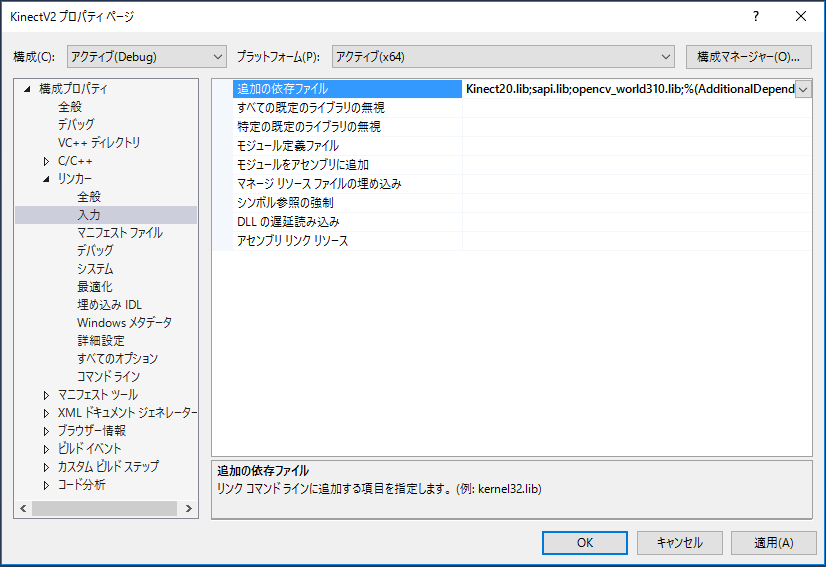

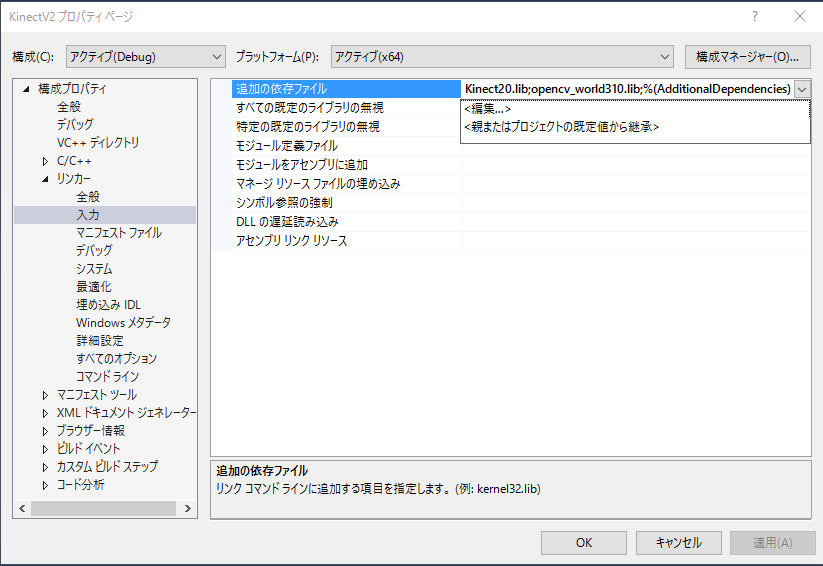

プロジェクトのプロパティの設定で構成プロパティ -> リンカー -> 入力 -> 追加の依存ファイル -> sapi.libを追加します。

音声を認識する

USE_SPEECH 定数を define してから NtKinect.h を include すると NtKinect の音声認識関係のメソッドや変数が有効になります。

  #define USE_SPEECH
  #include "NtKinect.h"
  ...

NtKinect

NtKinect の音声認識に関するメソッド

返り値の型

メソッド名

説明

void

setSpeechLang(string& lang , wstring& grxml )

認識する言語をlang に、単語ファイル名を grxml に指定する。
デフォルトではそれぞれ "ja-JP" と L"Grammar_jaJP.grxml" に設定されている。

void

startSpeech()

音声認識を開始する。

void

stopSpeech()

音声認識を停止する。

bool

setSpeech()

音声認識が開始された状態で呼ばれると、直近の音声データに対して音声認識を試み、以下のメンバ変数の値を設定する。

型	変数名	説明
bool	recognizedSpeech	音声認識ができたかを表すフラグ
wstring	speechTag	音声認識の結果のタグ
wstring	speechItem	音声認識の結果の項目
float	speechConfidence	音声認識の結果の信頼度

NtKinect

NtKinect の音声認識に関するメンバ変数

型	変数名	説明
bool	recognizedSpeech	音声認識ができたかを表すフラグ。 speechConfidenceがspeechThreshold以上だとtrueになる。
wstring	speechTag	音声を認識できた場合に、その単語の「タグ」が設定される。この「タグ」とは grxml ファイル中の tag タグで指定した値である。
wstring	speechItem	音声認識ができた場合、その単語の「項目」が設定される。この「項目」とは grxml ファイル中の item タグで指定した値である。
float	speechConfidence	音声を認識した結果の信頼度。この値がconfidenceThresholdよりも大きいと音声を認識できたと判断される。
float	confidenceThreshold	音声認識できたとみなす閾値。代入により値を設定できる。デフォルト値は0.3。

プログラム作成の手順

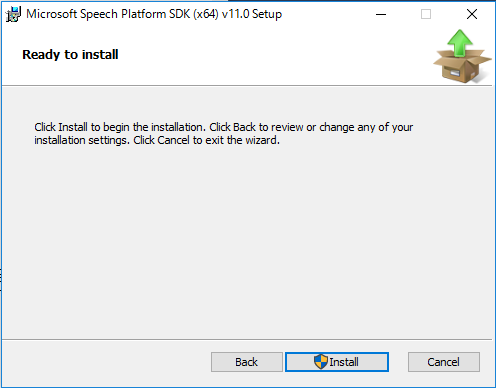

KinectV2の音声認識SDK "Speech Platform SDK v11"をインストールします。

http://www.microsoft.com/en-us/download/details.aspx?id=27226

64bit版
  x64_MicrosoftSpeechPlatformSDK\MicrosoftSpeechPlatformSDK.msi

ダウンロードした msi ファイルをクリックして、インストールします。

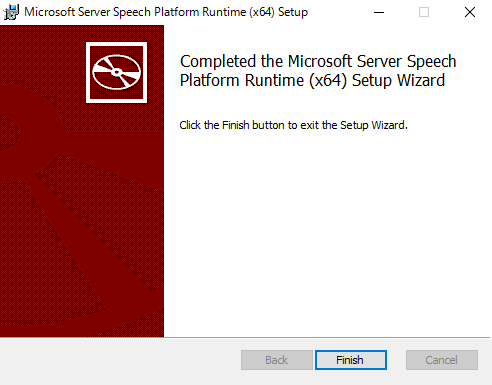

さらに Speech SDK の Runtimeをインストールします。

SpeechSDK のインストールによってできた、次の msi ファイルをクリックして実行します。

C:\Program Files\Windows\SDKs\Speech\v11.0\Redist\SpeechPlatformRuntime.msi

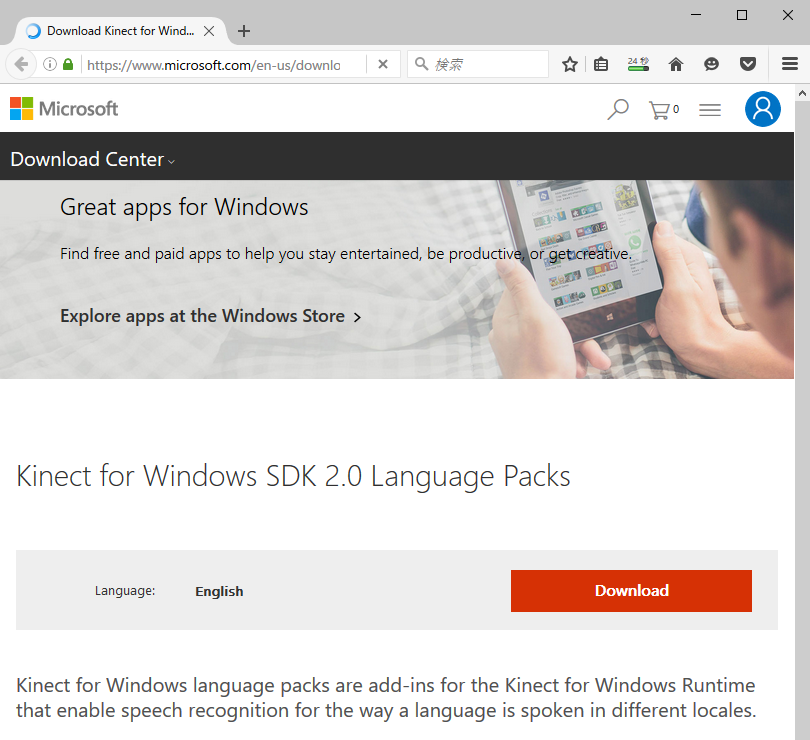

言語ごとに用意されている音響モデルをダウンロードしてインストールします。

http://www.microsoft.com/en-us/download/details.aspx?id=43662

   MSKinectLangPack_enUS.msi  英語
   MSKinectLangPack_jaJP.msi  日本語

ダウンロードした2つの msi ファイルをクリックして実行します。

「SpeechSDK そのもの」と「SpeechSDKの Runtime」, および KinectLangPack の「英語音響モデル」と「日本語音響モデル」をインストールしたら、Windowsを再起動して下さい。

必要ないかもしれませんが、念のためです。

「NtKinect: Kinect V2 で音声を取得する。」の Visual Studio のプロジェクト KinectV2_audio.zipを用いて作成します。

WaveFile.hは既にプロジェクトに追加されているはずです。

認識させたい単語を記述したファイルを言語ごとに用意します。

今回認識させるのは日本語ですが、将来英語を認識させるように変更する場合を考えて、どちらのファイルもプロジェクトに追加しましょう。

US英語(usEN)用ファイル	Grammar_enUS.grxml
日本語(jaJP)用ファイル	Grammar_jaJP.grxml

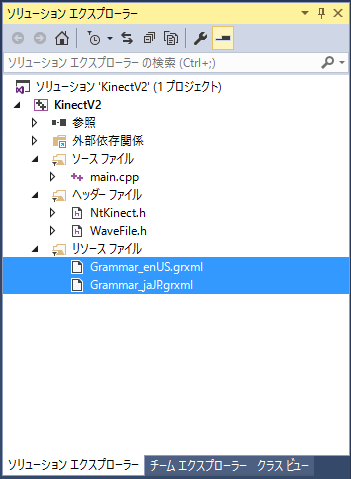

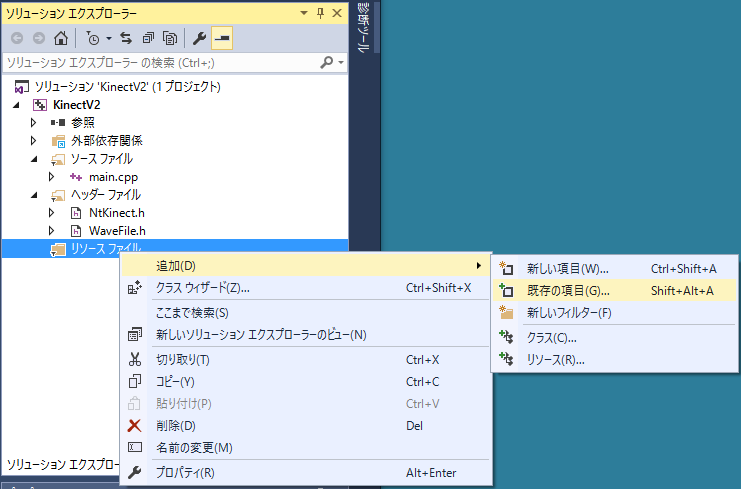

まず grxml ファイルをプロジェクトのソースフォルダ(この例だと KinectV2_speech/KinectV2/ )に置きます。それから「ソリューションエクスプローラー」の「リソースファイル」に右クリックで「追加」から「既存の項目」を選びます。

これらのファイルを編集したときは、UTF-8 で保存するようにしましょう。文法の仕様は https://www.w3.org/TR/speech-grammar/ を参照して下さい。

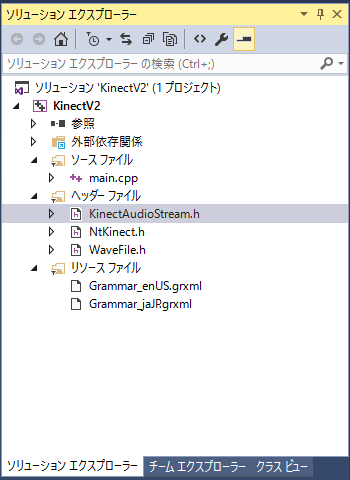

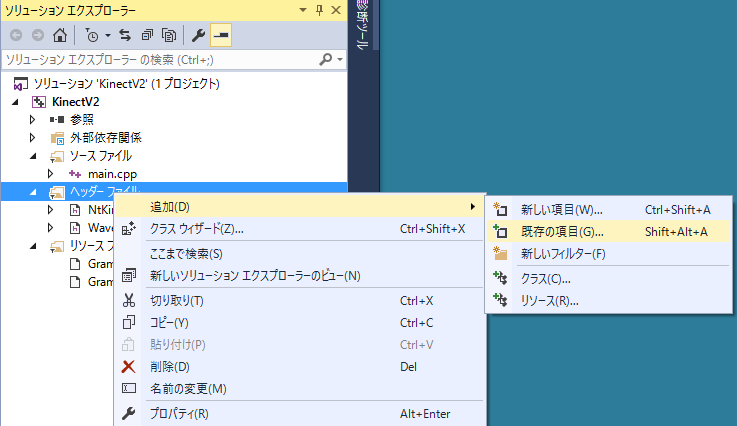

KinectAudioStream.h と KinectAudioStream.cpp をプロジェクトに追加します。

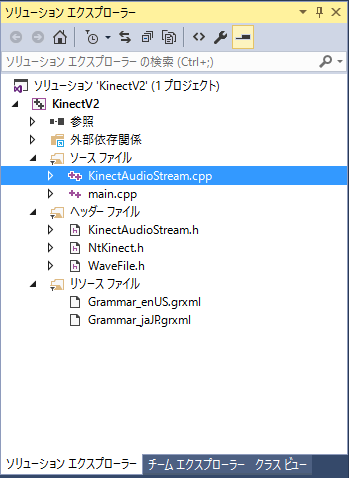

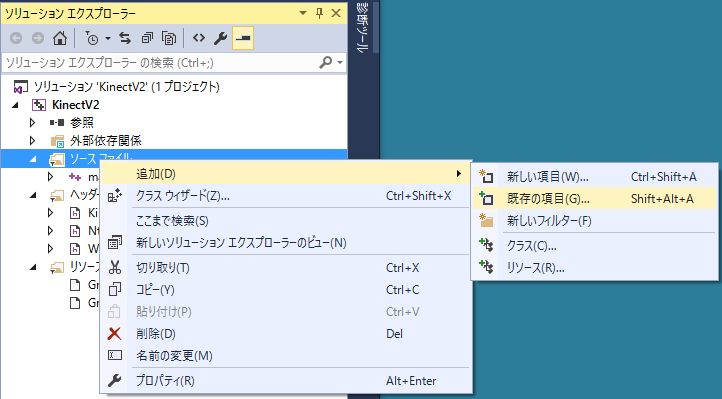

まず KinectAudioStream.h と KinectAudioStream.cpp をプロジェクトのソースフォルダ (この例だと KinectV2_speech/KinectV2/ )に置きます。それから「ソリューションエクスプローラー」の「リソースファイル」に右クリックで「追加」から「既存の項目」を選びます。

プロジェクトの設定を変更します。

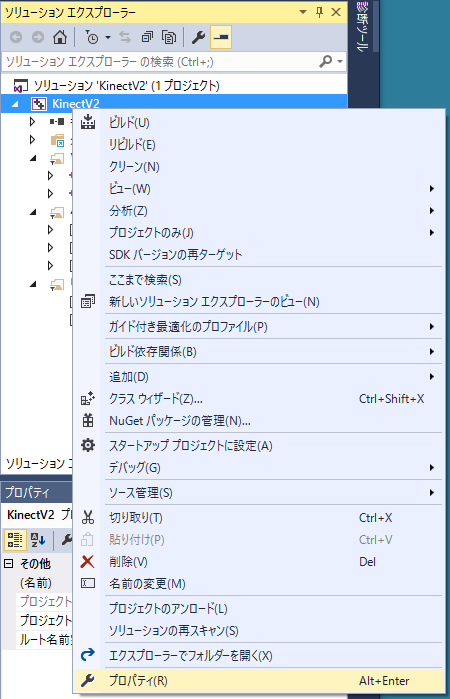

「ソリューションエクスプローラー」から「プロジェクト名(ここでは KinectV2)」の上で右クリックしてメニューから「プロパティ」を選びます。

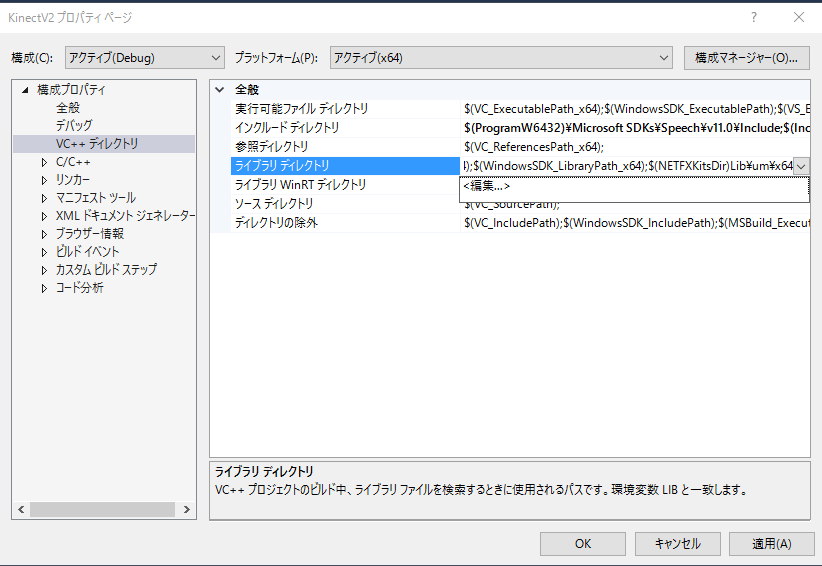

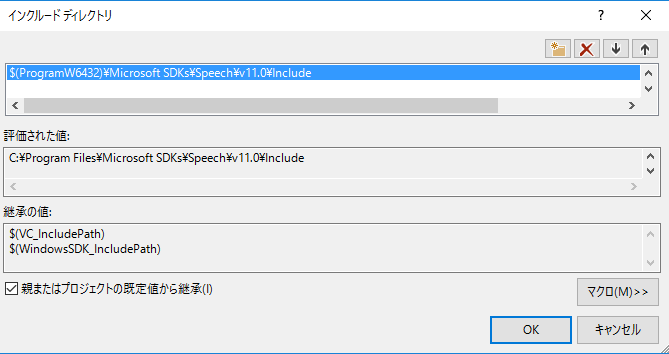

構成プロパティ -> VC++ディレクトリで「インクルードディレクトリ」の一番先頭に

$(ProgramW6432)\Microsoft SDKs\Speech\v11.0\Include;

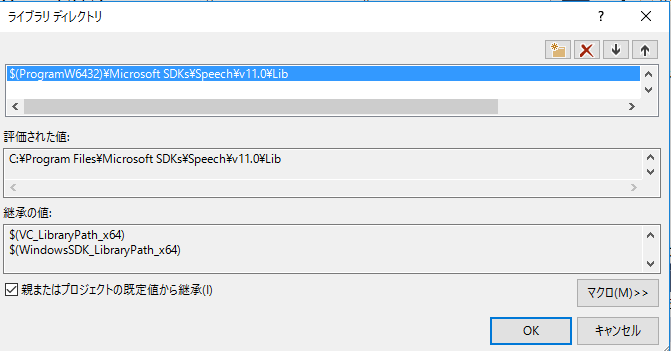

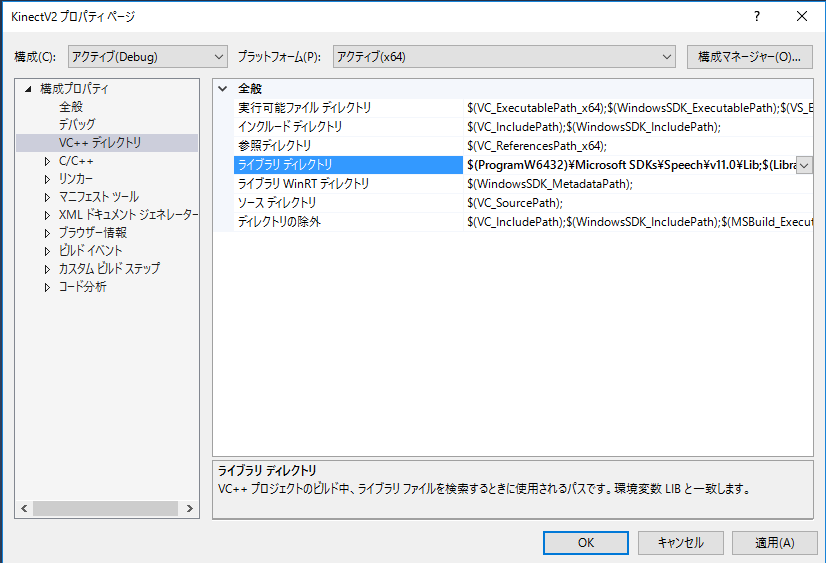

一番先頭に

$(ProgramW6432)\Microsoft SDKs\Speech\v11.0\Lib;

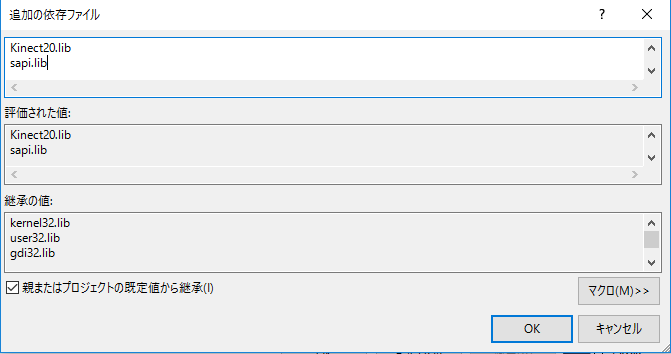

プロジェクトのプロパティの設定で構成プロパティ -> リンカー -> 入力 -> 追加の依存ファイル -> sapi.libを追加します。

main.cppの内容を以下のように変更します。

NtKinect.hをincludeする前に USE_SPEECH 定数をdefineします。

音声認識のプログラムはマルチスレッドで動作するので、プログラムの最初で CoInitializeEx(NULL, COINIT_MULTITHREADED) を、最後で CoUninitialize() を実行します。

Microsoft の Speech SDK によって音声を認識した結果は wchar_t で得られるので、 NtKinect でも結果は wstring で保持しています。 wstring ですので cout にはそのままでは書けませんのでこの例では wcout に出力しています。 wcout はlocale を設定しないとうまく動かないので注意が必要です。

    std::wcout.imbue(std::locale(""));   // locale 設定

kinectに重い処理をさせると音声の取り込みが断続的になり、音声の認識がうまくできなくなります。そこで、この例ではkinectの他のセンサや、ウィンドウ処理を省略しています。

コンソール画面でのキーボード入力をリアルタイムで判断するために conio.h をincludeして _kbhit(), _getch() 関数を利用しています。

main.cpp

#include <iostream>
#include <sstream>

#include <conio.h>

#define USE_SPEECH
#include "NtKinect.h"

using namespace std;

void doJob() {
  NtKinect kinect;
  kinect.startSpeech();
  std::wcout.imbue(std::locale(""));
  while (1) {
    kinect.setSpeech();
    if (kinect.recognizedSpeech) {
      wcout << kinect.speechTag << L" " << kinect.speechItem << endl;
    }
    if (kinect.speechTag == L"EXIT") break;
    if (_kbhit() && _getch() == 'q') break;
  }
  kinect.stopSpeech();
}

int main(int argc, char** argv) {
  try {
    ERROR_CHECK(CoInitializeEx(NULL, COINIT_MULTITHREADED));
    doJob();
    CoUninitialize();
  } catch (exception &ex) {
    cout << ex.what() << endl;
    string s;
    cin >> s;
  }
  return 0;
}

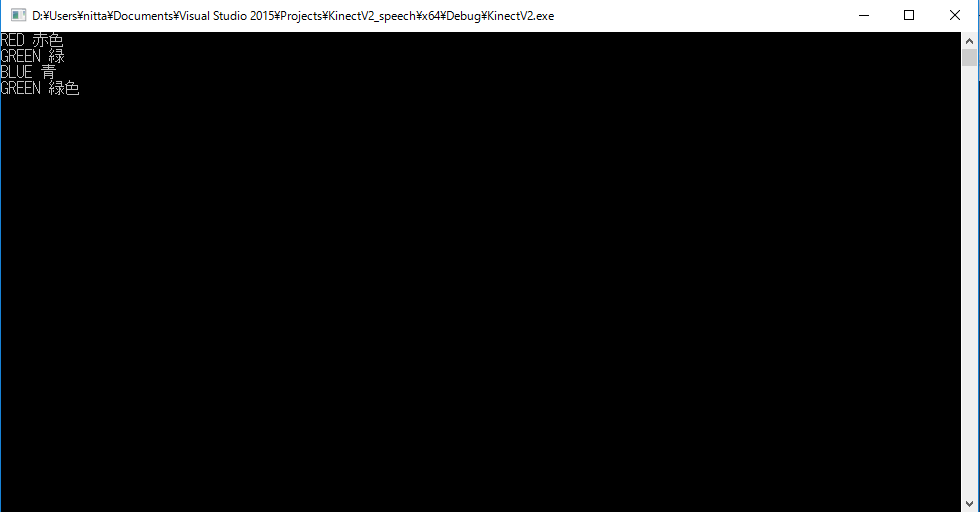

プログラムを実行するとコンソールウィンドウが表示されます。'q' キーで終了します。

音声認識の結果は、コンソールに出力されます。現在のgrxml では「赤」、「赤色」、「青」、「青色」、「緑」、「緑色」、「終了」、「終わり」が単語として登録されています。「終了」または「終わり」を音声認識するとプログラムは終了します。

Grammar_jaJP.grxml

<?xml version="1.0" encoding="utf-8" ?>
<grammar version="1.0" xml:lang="ja-JP" root="rootRule" tag-format="semantics/1.0-literals" xmlns="http://www.w3.org/2001/06/grammar">
  <rule id="rootRule">
    <one-of>
      <item>
        <tag>RED</tag>
        <one-of>
          <item> 赤 </item>
          <item> 赤色 </item>
        </one-of>
      </item>
      <item>
        <tag>GREEN</tag>
        <one-of>
          <item> 緑 </item>
          <item> 緑色 </item>
        </one-of>
      </item>
      <item>
        <tag>BLUE</tag>
        <one-of>
          <item> 青 </item>
          <item> 青色 </item>
        </one-of>
      </item>
      <item>
        <tag>EXIT</tag>
        <one-of>
          <item> 終わり </item>
          <item> 終了 </item>
        </one-of>
      </item>
    </one-of>
  </rule>
</grammar>

サンプルのプロジェクトはこちら KinectV2_speech.zip。

上記のzipファイルには必ずしも最新の NtKinect.h が含まれていない場合があるので、こちらから最新版をダウンロードして差し替えてお使い下さい。

試してみよう。

現在は閾値が0.3ですが、これを下げて 0.1 などにして誤認識がどう増えるか確認して下さい。

また、認識言語を英語に変更してみましょう。

    NtKinect kinect;
    kinect.setSpeechLang("en-US", L"Grammar_enUS.grxml");   // <--これを追加すると英語になる
    kinect.startSpeech();

Grammar_enUS.grxml

<?xml version="1.0" encoding="utf-8" ?>
<grammar version="1.0" xml:lang="en-US" root="rootRule" tag-format="semantics/1.0-literals" xmlns="http://www.w3.org/2001/06/grammar">
  <rule id="rootRule">
    <one-of>
      <item>
        <tag>RED</tag>
        <one-of>
          <item> Red </item>
        </one-of>
      </item>
      <item>
        <tag>GREEN</tag>
        <one-of>
          <item> Green </item>
        </one-of>
      </item>
      <item>
        <tag>BLUE</tag>
        <one-of>
          <item> Blue </item>
        </one-of>
      </item>
      <item>
        <tag>EXIT</tag>
        <one-of>
          <item> Exit </item>
          <item> Quit </item>
          <item> Stop </item>
        </one-of>
      </item>
    </one-of>
  </rule>
</grammar>

UnityでKinect V2の音声認識を使ってみましょう。解説はこちらをご覧下さい。
