NtKinect: Kinect V2 C++ Programming with OpenCV on Windows10

Kinect V2 で顔を認識する（DepthSpace 座標系）

前提として理解しておくべき知識

• NtKinect: Kinect V2 で顔を認識する(ColorSpace 座標系)
• NtKinect: Kinect V2 で顔を認識する(2)(ColorSpace 座標系)

DepthSpace 座標系での顔の認識

NtKinect version1.2以前では、ColorSpace 座標系における座標としてしか取得できませんでしたが、 version1.3以降では顔の部品の位置を DepthSpace 座標系における座標としても取得できるようになりました。

NtKinect の顔認識に関するメソッド

NtKinect の顔認識に関するメンバ変数

Kinect V2 の3種類の座標系

データの種類によって、それを計測するセンサーの位置や解像度が異なります。 そのため、実世界での同じ位置の状態が、センサーによってそれぞれの座標系で表現された値として得られます。 異なるセンサーから得られたデータを同時に利用する場合は、 座標系の変換を行なってどちらかの座標系に合わせる必要があります。

Kinect V2 では、ColorSpace, DepthSpace, CameraSpace という3つの座標系があって、 それぞれの座標を表すデータ型 ColorSpacePoint, DepthSpacePoint, CameraSpacePoint が存在します。

typedef struct _ColorSpacePoint {
    float X;
    float Y;
} ColorSpacePoint;

typedef struct _DepthSpacePoint {
    float X;
    float Y;
} DepthSpacePoint;

typedef struct _CameraSpacePoint {
    float X;
    float Y;
    float Z;
} CameraSpacePoint;

Kinect V2 の座標系とデータ型

RGB画像, Depth画像, 関節情報ではそれぞれ使っている座標系が異なります。 RGB画像の座標系は ColorSpace で、Depth画像の座標系は DepthSpace, 関節情報の座標系は CameraSpace です。

座標系の変換に関するKinect V2のメソッド

Kinect V2 の ICoordinateMapper クラス が保持する「座標系の変換用メソッド」は次の通りです。

座標系の変換に関する NtKinect のメンバ変数

Kinect V2 で座標系の変換に使う ICoordinateMapper クラス のインスタンスは、 NtKinect のメンバ変数 coordinateMapper に保持されています。

プログラム作成の手順

1. 「NtKinect: Kinect V2 で顔認識する(ColorSpace 座標系)」 の Visual Studio のプロジェクト KinectV2_face.zipを用いて作成します。

このプロジェクトは次のように変更されているはずです。

• Kinect20.Face.lib ライブラリもリンクする。
• 実行時に必要なファイル(Kinect20.Face.dll)がコピーされる。
2. main.cppの内容を以下のように変更します。

Depth画像を取得します。

Depth画像の各ピクセルの値は CV_16UC1 (16bit幅のunsigned int 1個)で表現されているので、 カラーで書込みできる画像に変換します。 すなわち、一旦4500mmで最高の輝度(255)となるような CV_8UC1 (8bit幅の unsigned int 1個)に変換してから、 CV_8UC3 (8bit幅のunsigned int 3個, BGRフォーマット)に変換しています。

Depth画像の上に、DepthSpace 座標系で認識された顔の位置を書き込んでいます。

main.cpp

#include <iostream> #include <sstream> #define USE_FACE #include "NtKinect.h" using namespace std; string faceProp[] = { "happy", "engaed", "glass", "leftEyeClosed", "rightEyeClosed", "mouseOpen", "mouseMoved", "lookingAway" }; string dstate[] = { "unknown", "no", "maybe", "yes" }; void doJob() { NtKinect kinect; cv::Mat img8; cv::Mat img; while (1) { kinect.setDepth(); kinect.depthImage.convertTo(img8,CV_8UC1,255.0/4500); cv::cvtColor(img8,img,cv::COLOR_GRAY2BGR); kinect.setSkeleton(); for (auto person : kinect.skeleton) { for (auto joint : person) { if (joint.TrackingState == TrackingState_NotTracked) continue; DepthSpacePoint dp; kinect.coordinateMapper->MapCameraPointToDepthSpace(joint.Position,&dp); cv::rectangle(img, cv::Rect((int)dp.X-5, (int)dp.Y-5,10,10), cv::Scalar(0,0,255),2); } } kinect.setFace(false); for (cv::Rect r : kinect.faceRect) { cv::rectangle(img, r, cv::Scalar(255, 255, 0), 2); } for (vector<PointF> vf : kinect.facePoint) { for (PointF p : vf) { cv::rectangle(img, cv::Rect((int)p.X-3, (int)p.Y-3, 6, 6), cv::Scalar(0, 255, 255), 2); } } for (int p = 0; p < kinect.faceDirection.size(); p++) { cv::Vec3f dir = kinect.faceDirection[p]; cv::putText(img, "pitch : " + to_string(dir[0]), cv::Point(200 * p + 50, 30), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0,255,255), 1, CV_AA); // rename CV_AA as cv::LINE_AA (in case of opencv3 and later) cv::putText(img, "yaw : " + to_string(dir[1]), cv::Point(200 * p + 50, 60), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0,255,255), 1, CV_AA); cv::putText(img, "roll : " + to_string(dir[2]), cv::Point(200 * p + 50, 90), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0,255,255), 1, CV_AA); } for (int p = 0; p < kinect.faceProperty.size(); p++) { for (int k = 0; k < FaceProperty_Count; k++) { int v = kinect.faceProperty[p][k]; cv::putText(img, faceProp[k] +" : "+ dstate[v], cv::Point(200 * p + 50, 30 * k + 120), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0,255,255), 1, CV_AA); } } cv::imshow("depth", img); auto key = cv::waitKey(1); if (key == 'q') break; } cv::destroyAllWindows(); } int main(int argc, char** argv) { try { doJob(); } catch (exception &ex) { cout << ex.what() << endl; string s; cin >> s; } return 0; }

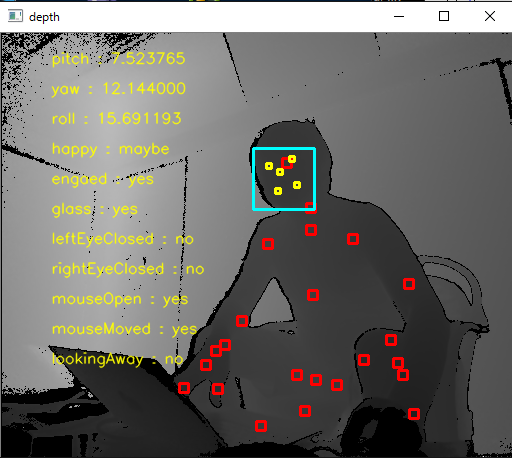

3. プログラムを実行するとDepth画像が表示されます。'q' キーで終了します。

Depth画像の上に、認識された顔情報が表示されます。

この例では、顔の向きと顔の状態を個人ごとに画面上部に表示します。






ウィンドウの左上に顔の向き(pitch, yaw, roll) や表情を認識した項目が表示されています。

4. サンプルのプロジェクトはこちら KinectV2_face3.zip。

上記のzipファイルには必ずしも最新の NtKinect.h が含まれていない場合があるので、 こちらから最新版をダウンロードして 差し替えてお使い下さい。
